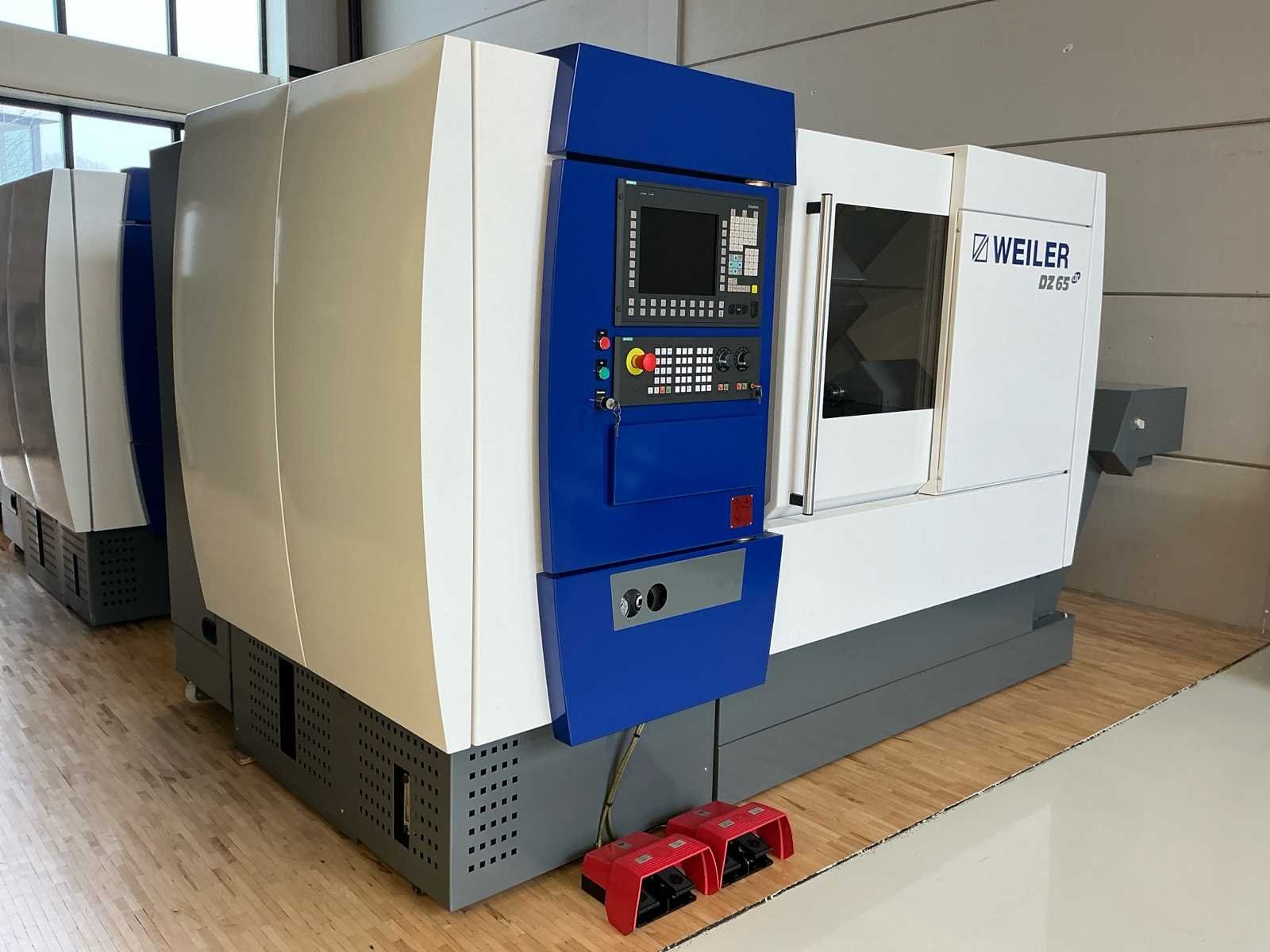

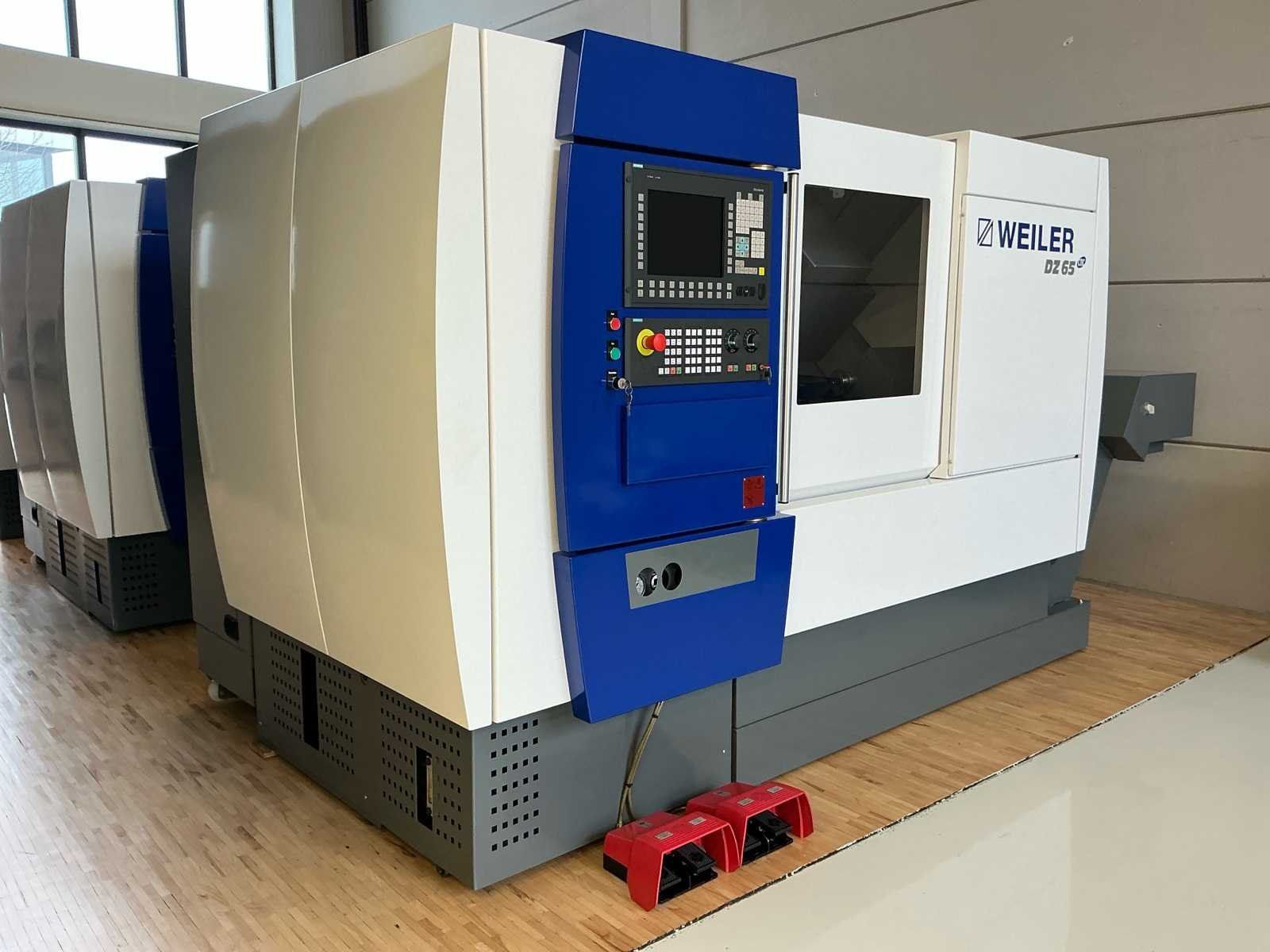

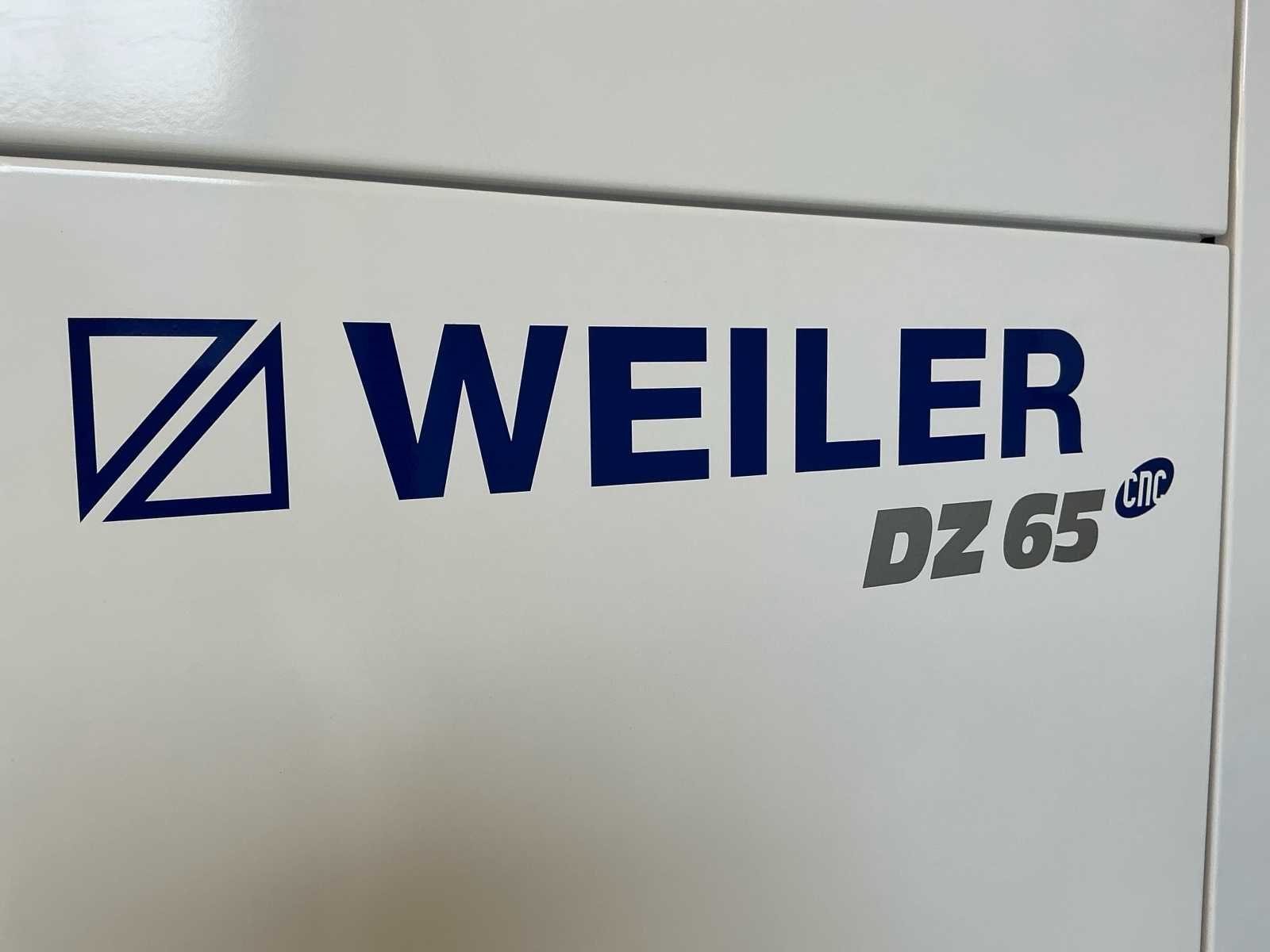

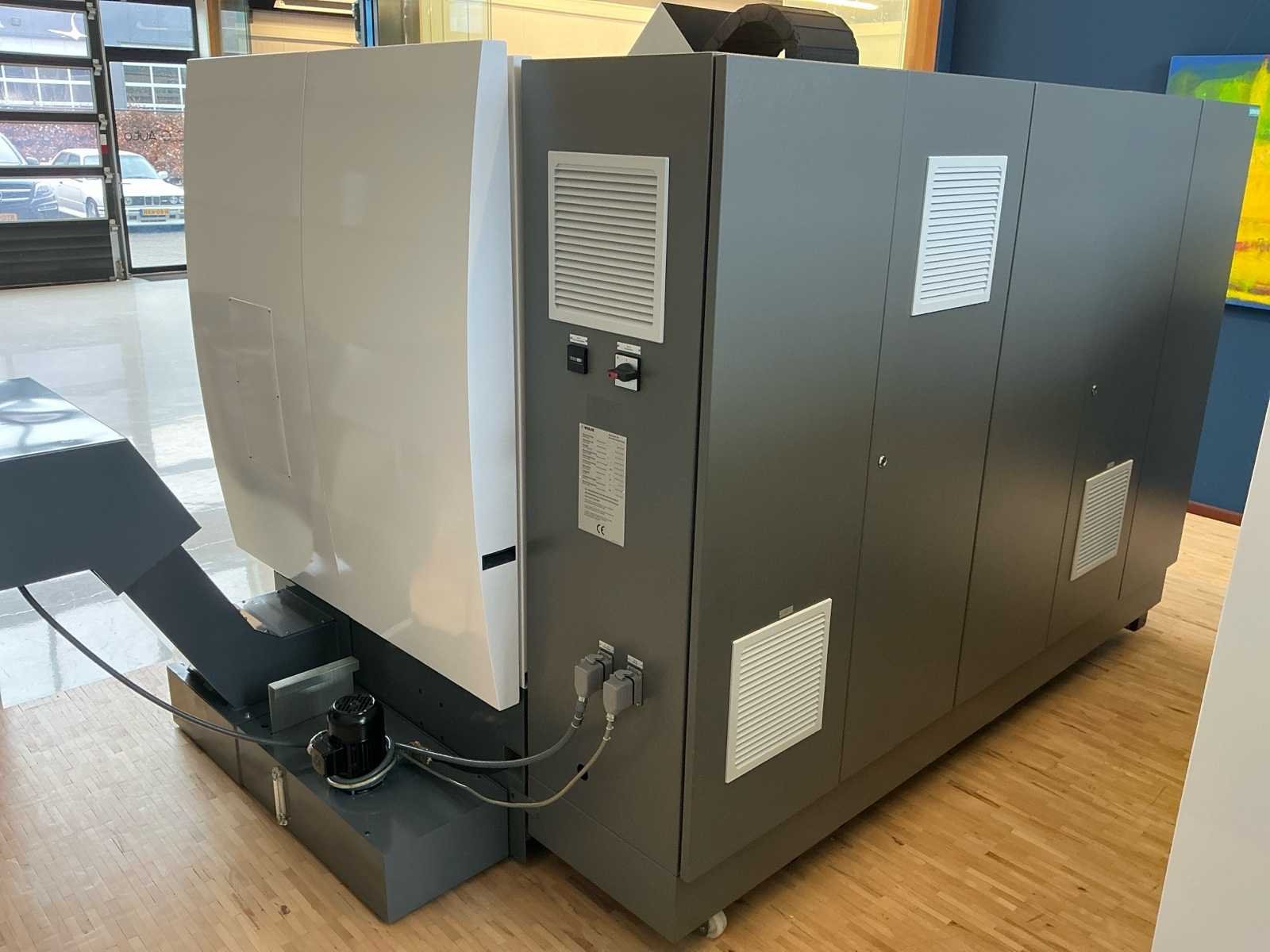

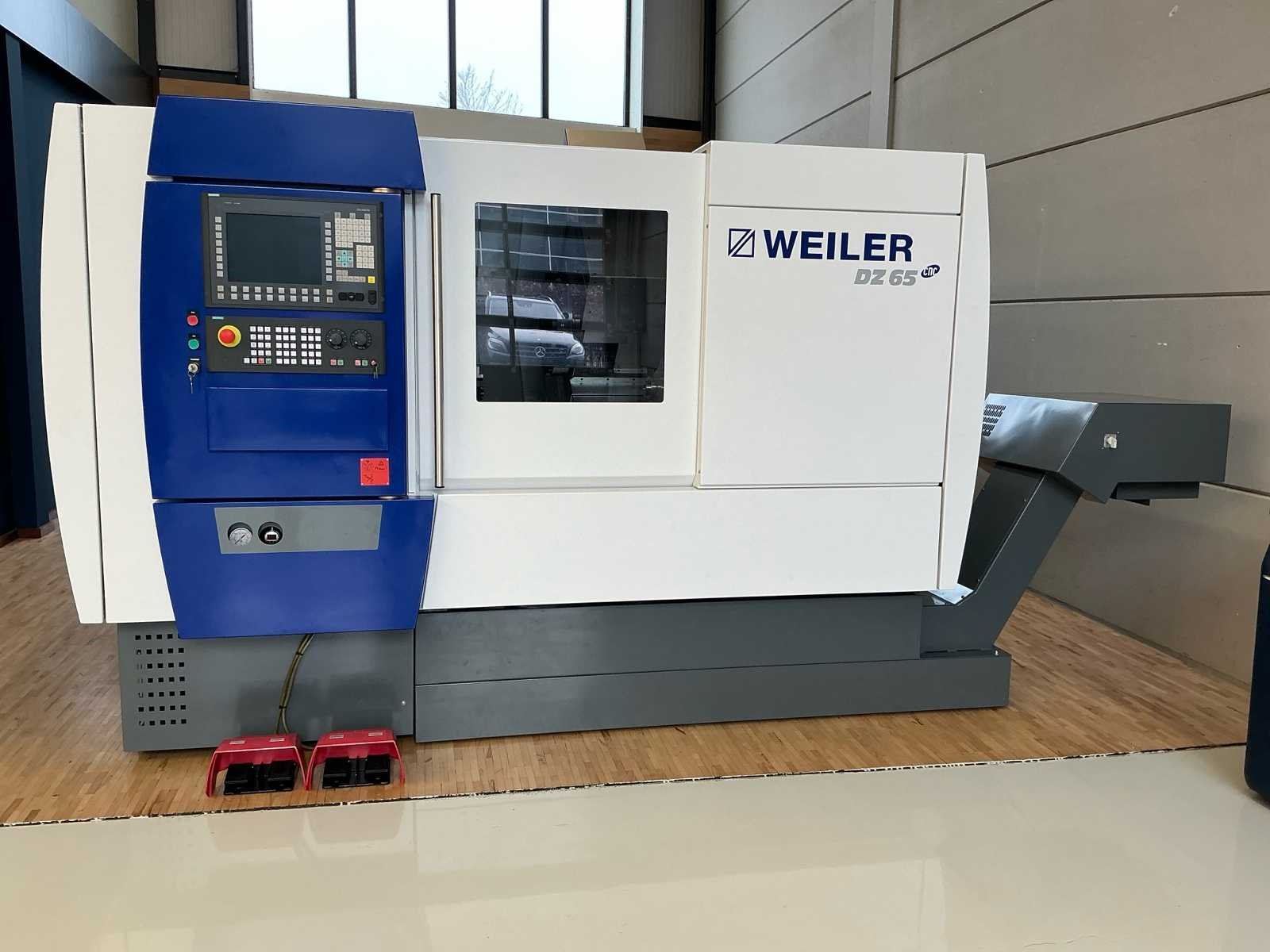

2009 weiler dz 65 cnc-draaibank

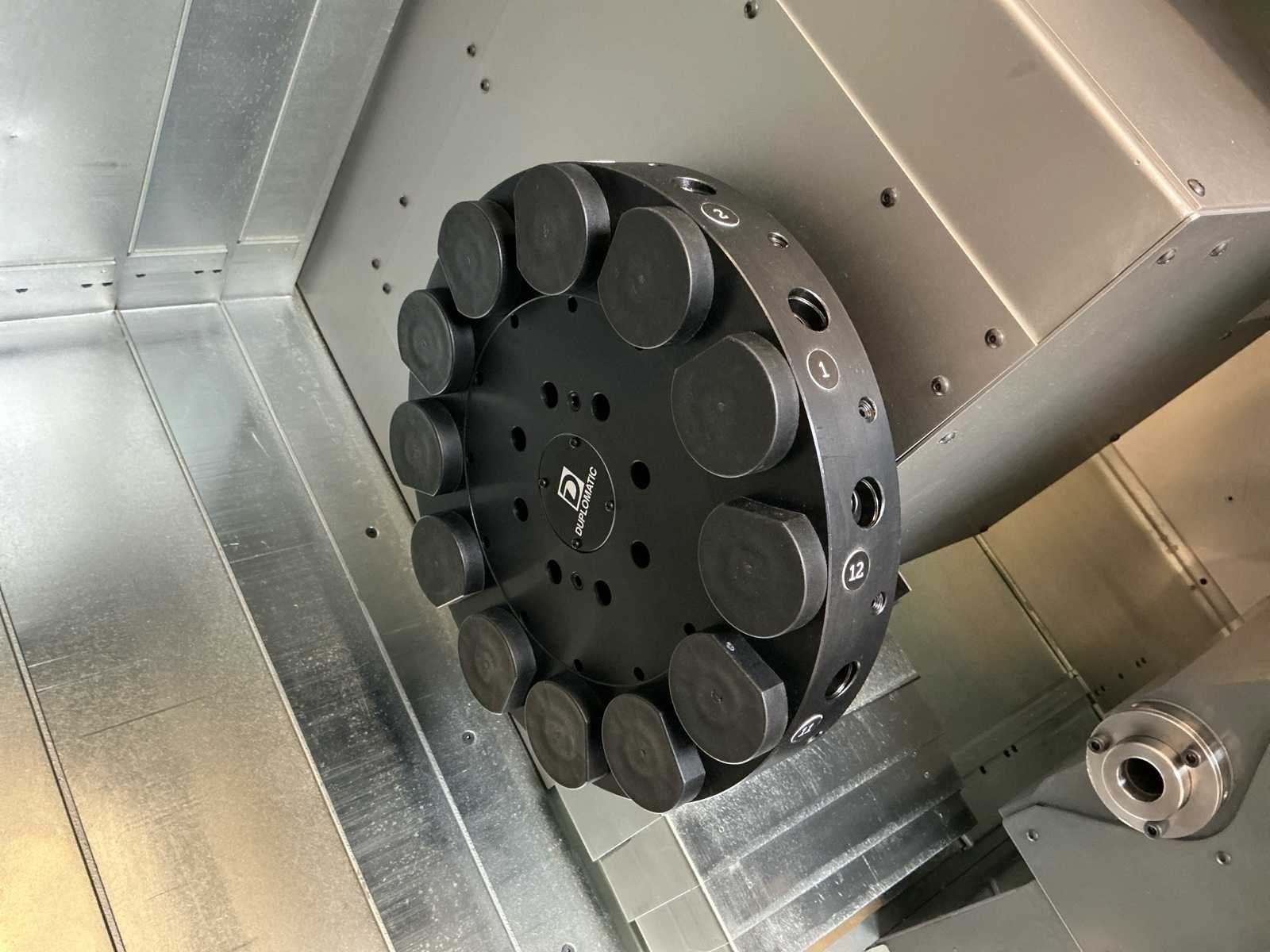

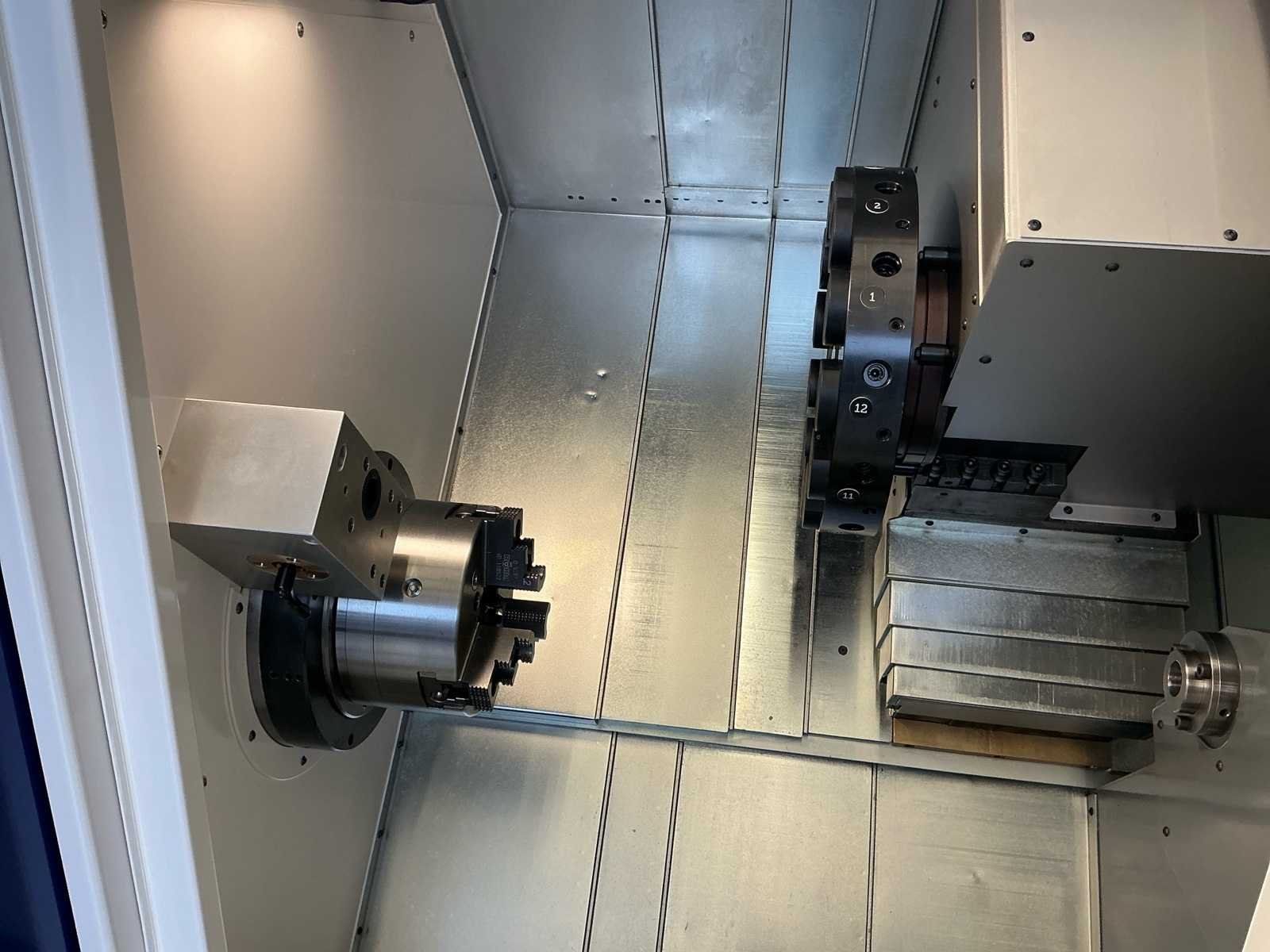

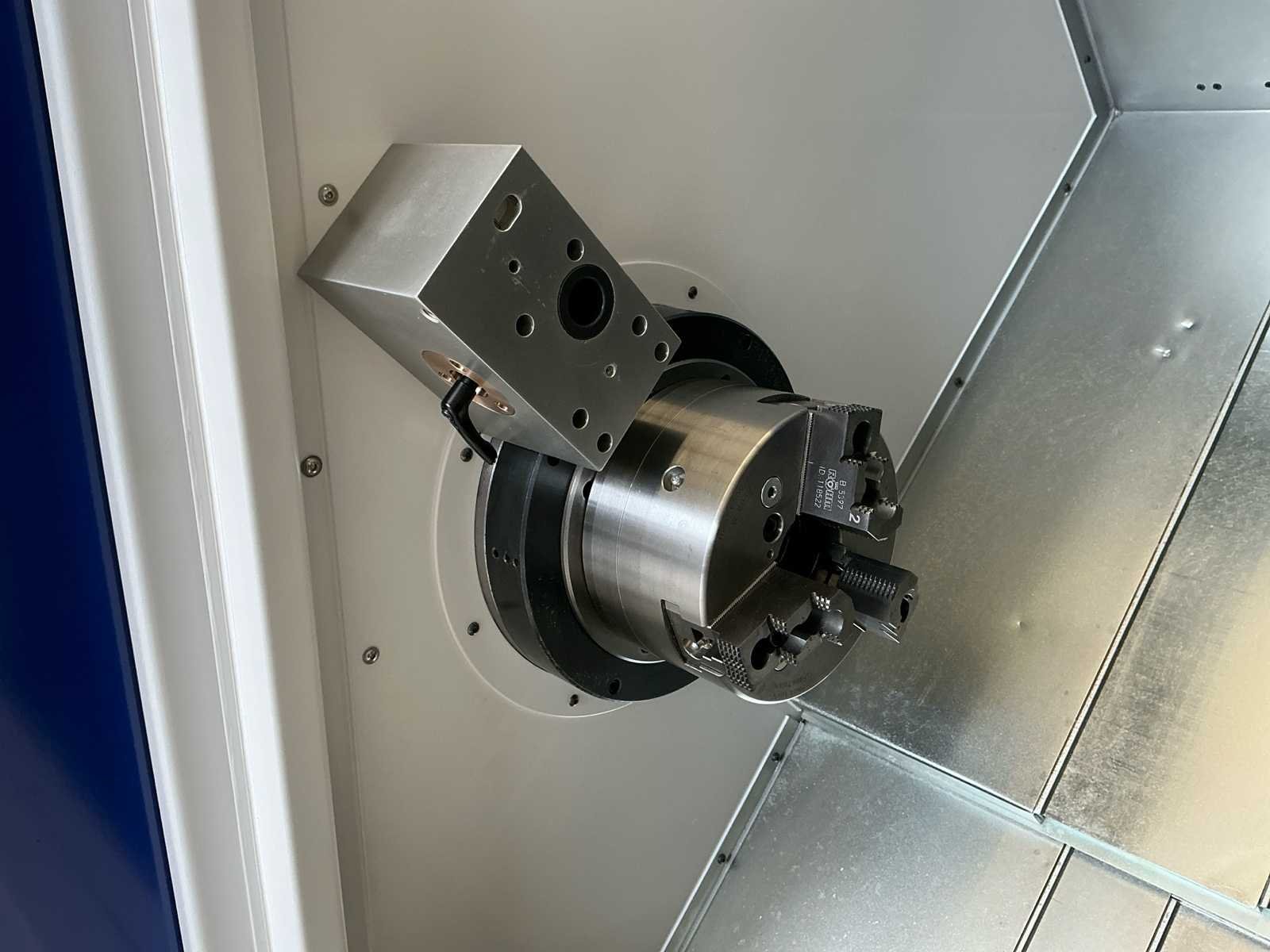

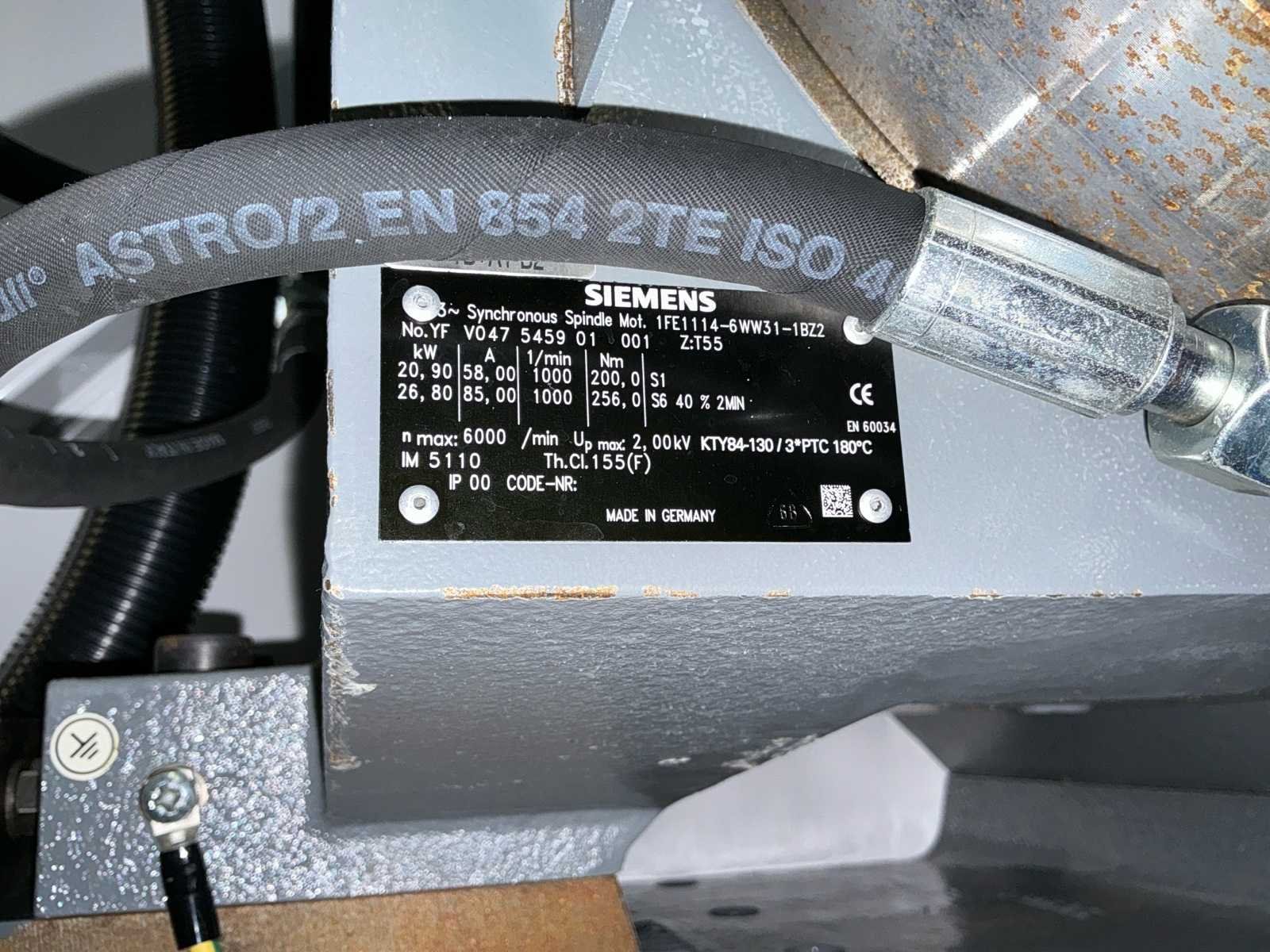

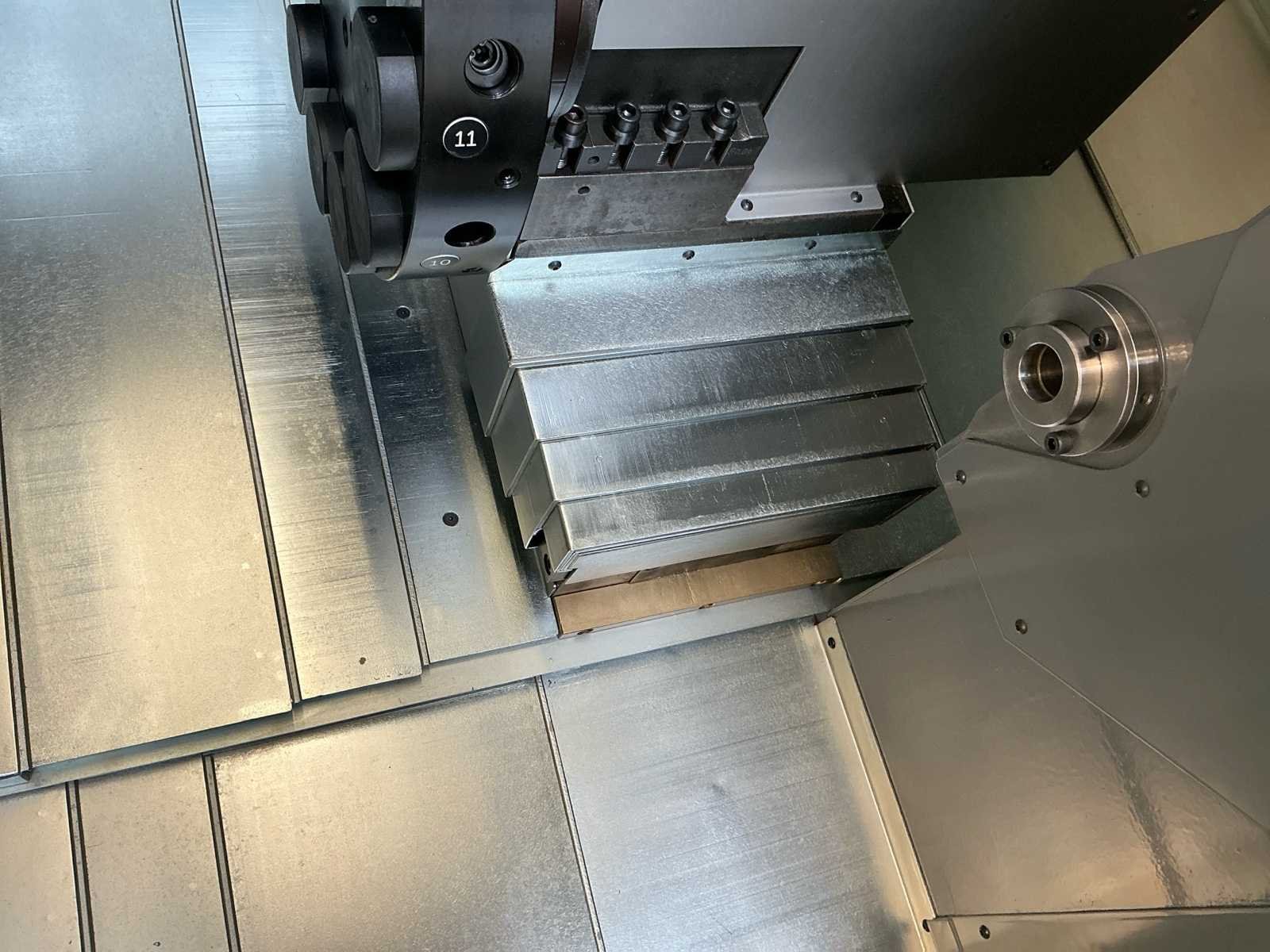

Technische gegevens DZ65 CNC (ARY – 6.300 kg) Werkbereik Max. omloopdiameter (Umlaufdurchmesser): 560 mm Verplaatsing X (Verfahrweg X): 205 mm Verplaatsing Z (Verfahrweg Z): 530 mm Max. draaidiameter (Drehdurchmesser): 240 mm Hoofdaandrijving / spindel Uitvoering hoofdaandrijving: spindelmotor Aandrijfvermogen bij 60% inschakelduur (Antriebsleistung 60% ED): 27 kW Toerentalbereik (Drehzahlbereich): tot 5.000 min⁻¹ Koppel hoofspindel bij 60% ED (Drehmoment): 260 Nm Spindelkop (Spindelkopf DIN 55026 / DIN ISO 702-1): maat 6 Klauwplaatmaat (Futtergröße): 200 mm Spilboring / holle spil (Spindelbohrung): 77 mm Materiaaldoorlaat in trek-/drukbuis (Materialdurchlass im Zug-/Druckrohr): 66 mm Voeding/assen (Vorschubantrieb) Voedingskracht X/Z/Q (Vorschubkraft): 530 daN Snelgang X/Z/Q (Eilgangsgeschwindigkeit): 30/30/30 m/min Reitstock (alleen relevant bij uitvoeringen met Reitstock) Opname vaste centerpunt (Aufnahme der Körnerspitze): MK 4 Aandruk-/instelkracht (Anstellkraft): 530 daN Gereedschapsrevolver Aantal gereedschappen niet-aangedreven/aangedreven: 16/16 Steekcirkeldiameter (Teilkreisdurchmesser): 300 mm Steekcirkeldiameter “SW” (Teilkreisdurchmesser SW): 300 Gereedschapshouder schachtmaat (Werkzeughalter-Schaftquerschnitt): 16 × 16 mm Schachtdiameter DIN 69880: 25 mm Aandrijfvermogen (Antriebsleistung 100% ED): 4,5 kW Y-as verplaatsing (Y-Weg): +45 / –35 mm Nee Merk: Weiler Type: DZ 65 Bouwjaar: 2009 Serienummer: EK02 Holle spil Ø: 77mm Snelheid van n =: 0rpm Snelheid tot n =: 5000rpm Aantal gereedschapwisselstations: 12 CNC-besturing, merk, type: Siemens SINUMERIK 840D sl Afgelezen urenstand: 31915 Motorvermogen (kW): 27kW Aansluiting: 400V Machinegewicht: 6300kg Afmeting l: 2050mm Afmeting b: 3900mm Afmeting h: 2200mm
