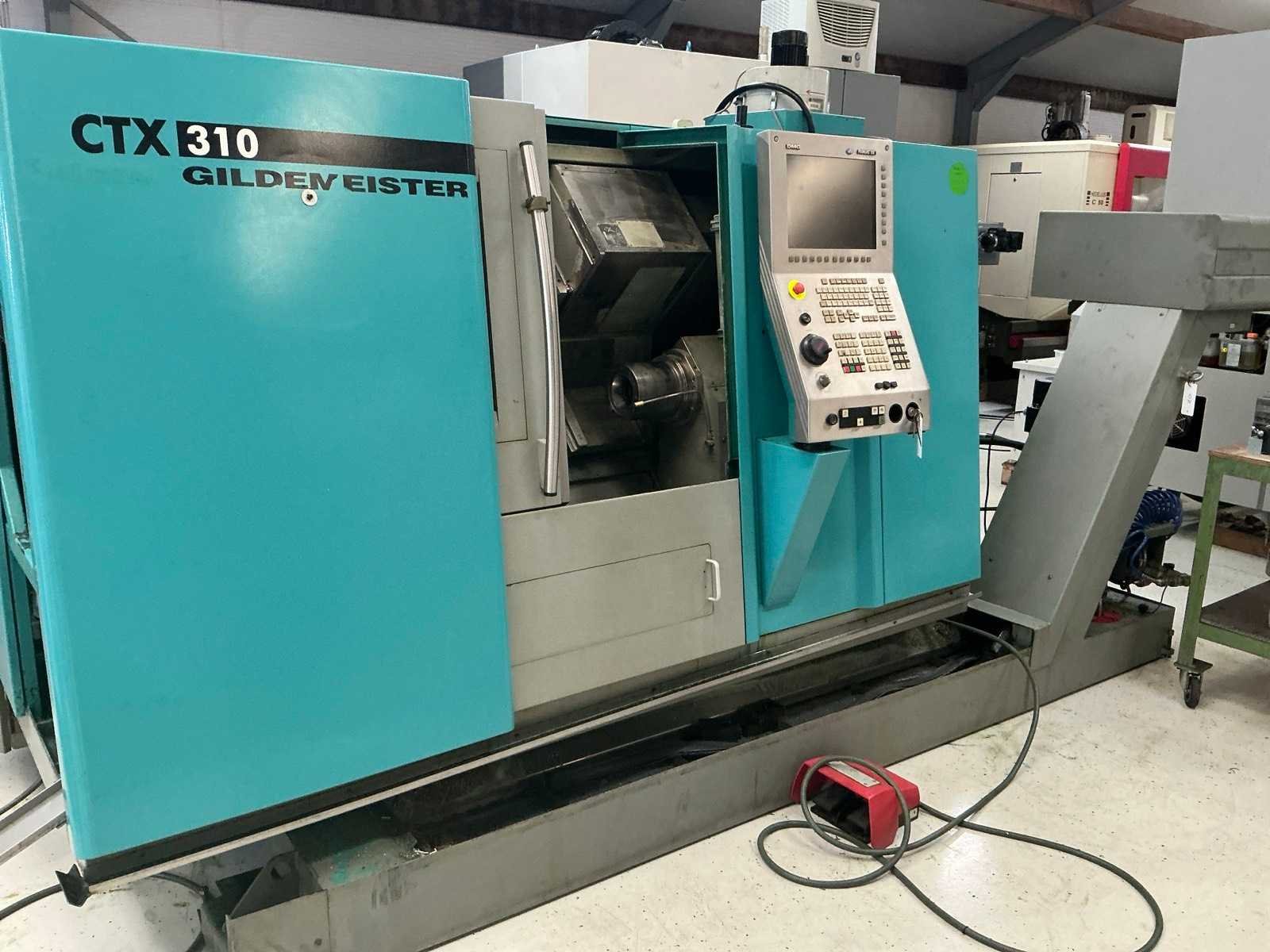

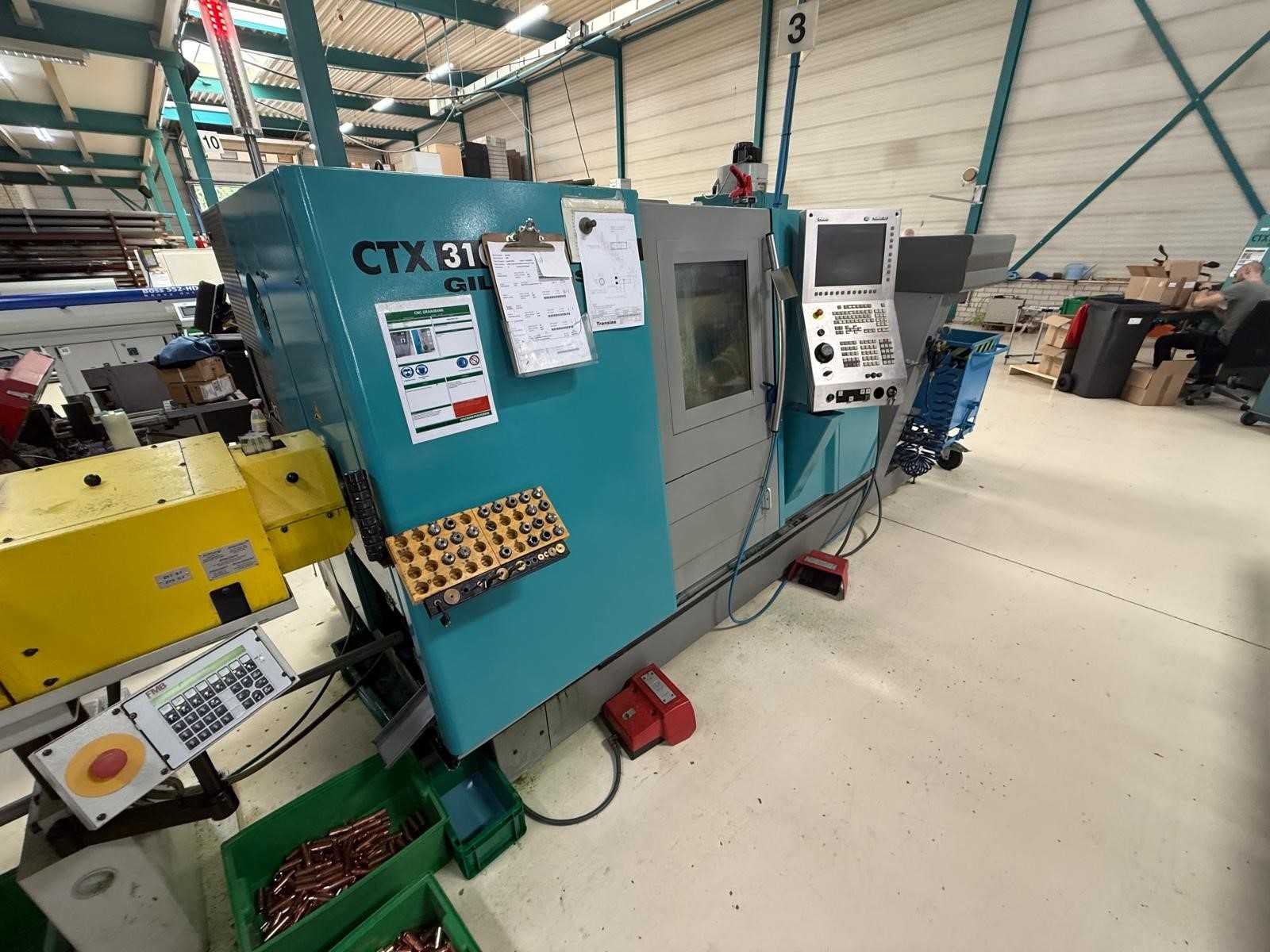

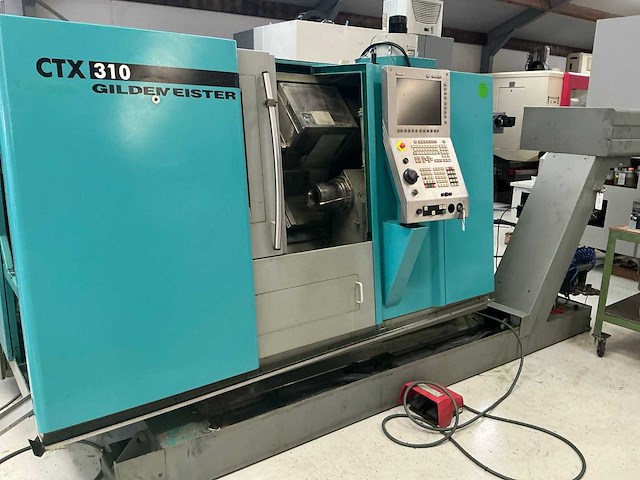

Gildemeister - 2007 - ctx310 v6 - cnc-draaibank

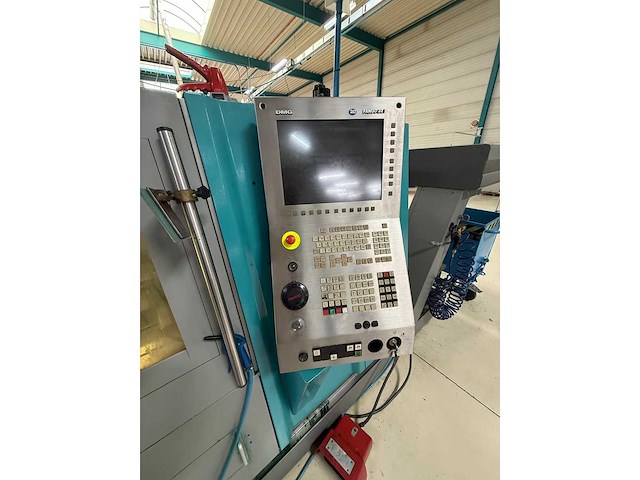

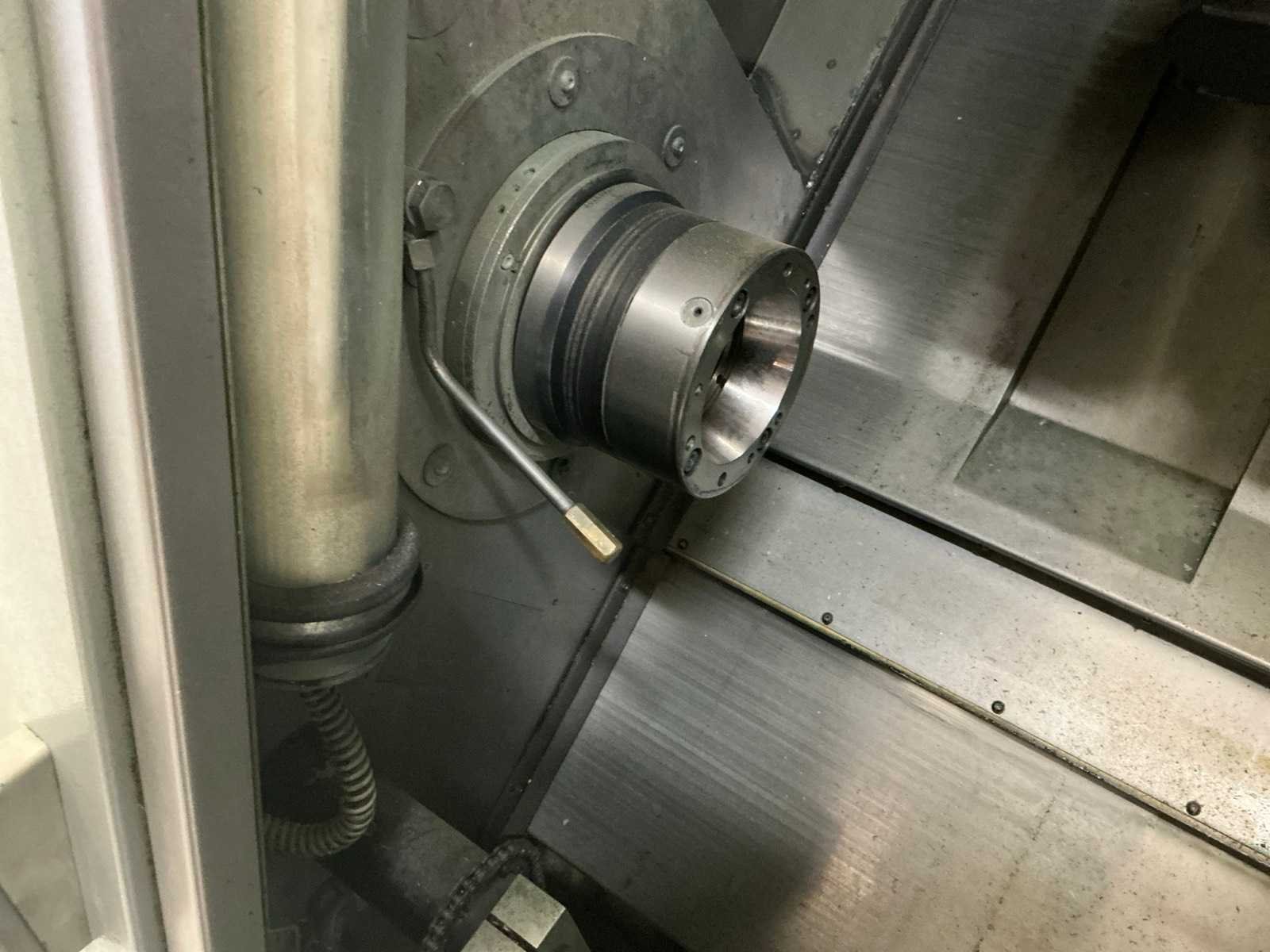

Sub spindel Aangedreven gereedschappen Y-as Technische Details Drehdurchmesser max. 246 mm Drehlänge max. 445 mm Steuerung Fanuc 32 iS Abstand zwischen den Spitzen 665 mm Spitzenhöhe 365 mm Umlaufdurchmesser über Bett 500 mm Umlaufdurchmesser über Planschlitten 375 mm Standard-Drehdurchmesser 170 - 210 mm Hauptspindel: Max. Drehzahl Hauptspindel 6.000 min/-1 Antriebsleistung - Hauptspindel 12 kW Max. Drehmoment 115 Nm Spindellagerdurchmesser 100 mm Spindelbohrung 73 mm max. nutzbarer Stangendurchmesser 50 mm C-Achse 0,001 ° Spindelkopf FL 140 h5 max. Futterdurchmesser 170 - 210 mm Futterdurchmesser ( - ) mm Gegenspindel: Max. Drehzahl Gegenspindel 6.000 min/-1 Antriebsleistung - Gegenspindel 7,5 kW Max. Drehmoment 48 Nm Spindellagerdurchmesser 90 mm Spindelbohrung 44,5 mm max. nutzbarer Stangendurchmesser 37 mm C-Achse 0,001 ° Spindelkopf FL 140 h5 max. Futterdurchmesser 170 mm Futterdurchmesser ( - ) mm Verfahrwege: x-Achse 140 mm y-Achse 80 (+/- 40) mm z-Achse 450 mm c-Achse 360 ° Verfahrweg Gegenspindel Z2: 440 mm Werkzeugrevolver: Anzahl der Werkzeugplätze 12 pos. Anzahl der angetriebenen Werkzeugstationen 12 pos. Werkzeugaufnahme VDI 30 Schaftdurchmesser 20 x 20 mm Max. Drehzahl angetr. WZ-Stationen 4.000 min/-1 Antriebsleistung - angetr. Werkzeugstationen 3,3 kW Max. Drehmoment 16 Nm Vorschübe: Eilgang ( X / Y / Z ) 24 / 12 / 30 m/min Vorschubkraft ( X / Y / Z ) 4,5 / 9,0 / 4,5 kN Eilgang C-Achse 1: 100 / 2: 200 min/-1 Eilgang Gegenspindel Z2: 30 m/min Vorschubkraft Gegenspindel Z2: 4,0 kN Gesamtleistungsbedarf 32 kVA Maschinengewicht ca. 4,5 t Nee Merk: Gildemeister Type: CTX310 V6 Bouwjaar: 2007 Draai: 246mm Draailengte: 445mm Aantal gereedschapwisselstations: 12 Koelmiddelpomp: true Spanentransporteur: true CNC-besturing, merk, type: Fanuc 32 Aansluiting: 400V
