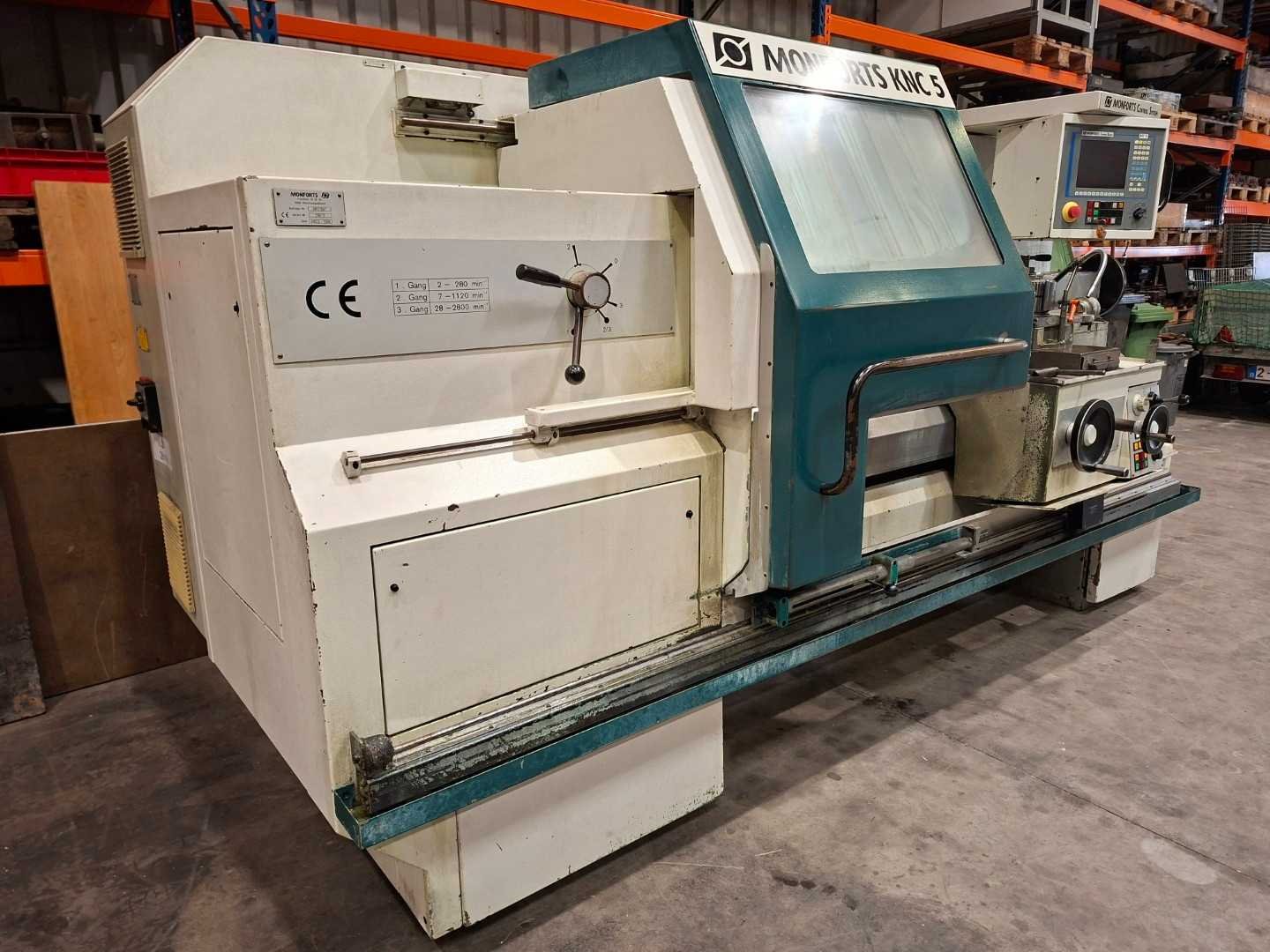

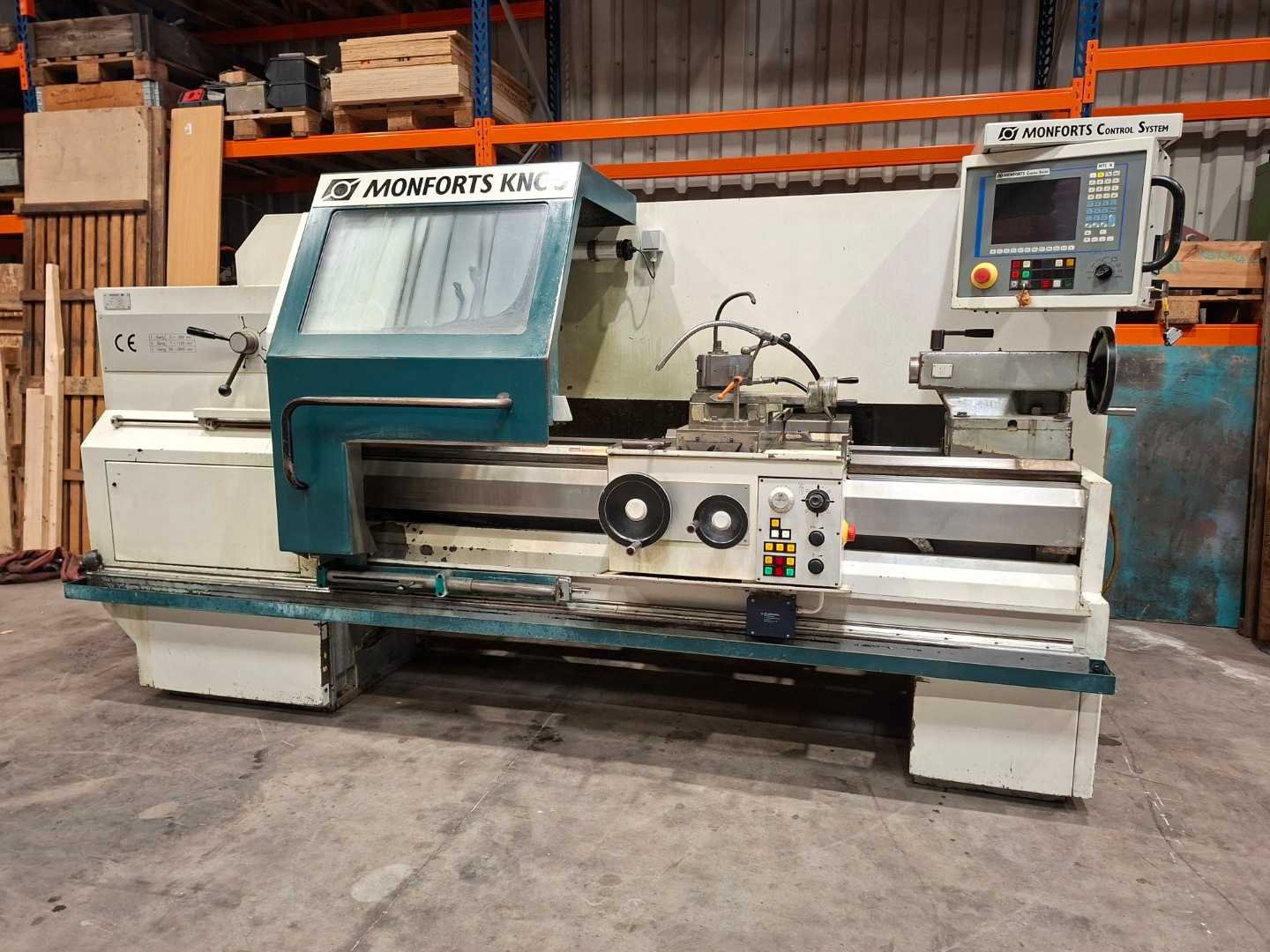

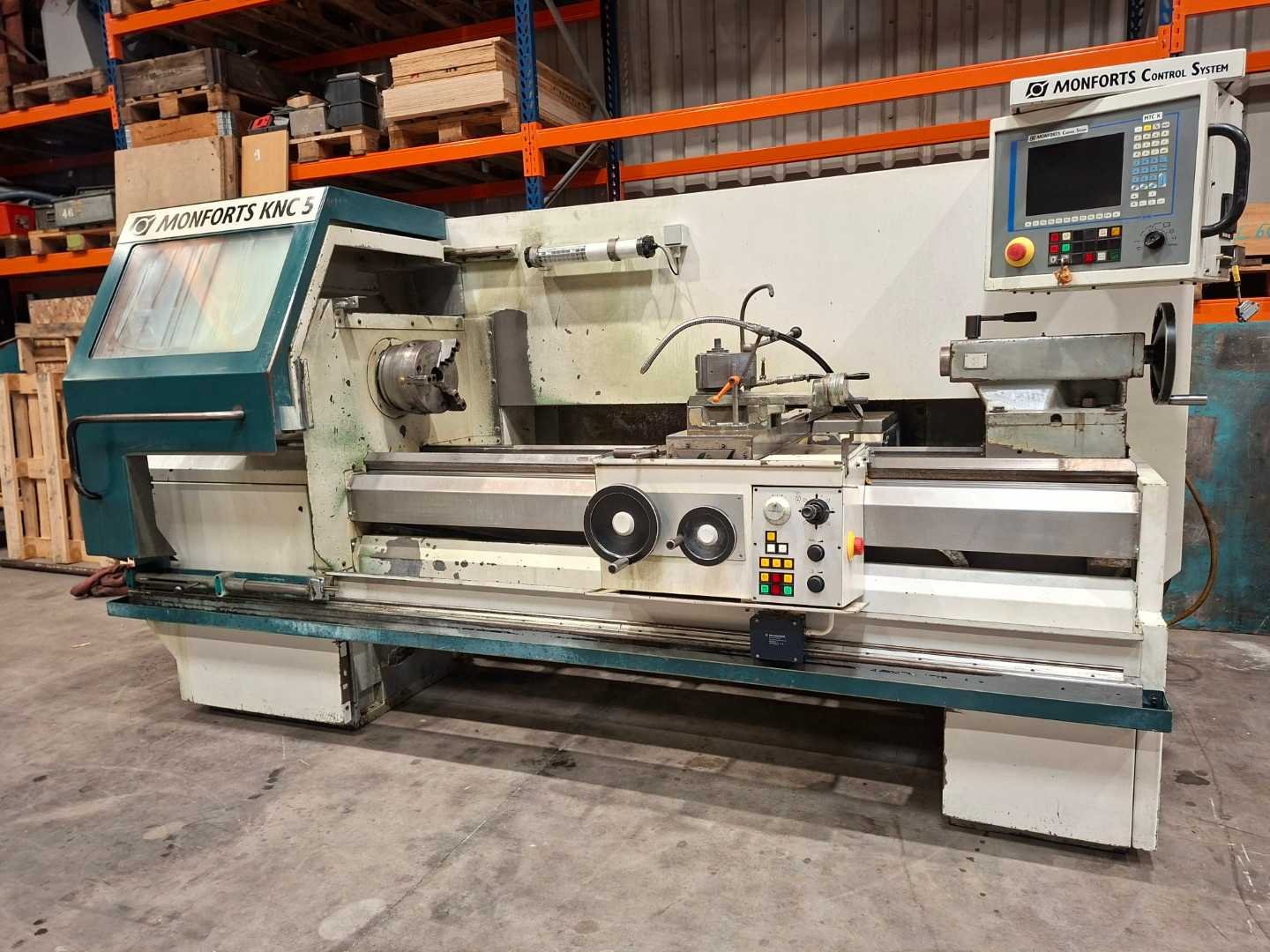

Monforts - knc 5 1500 - teach-in draaibank

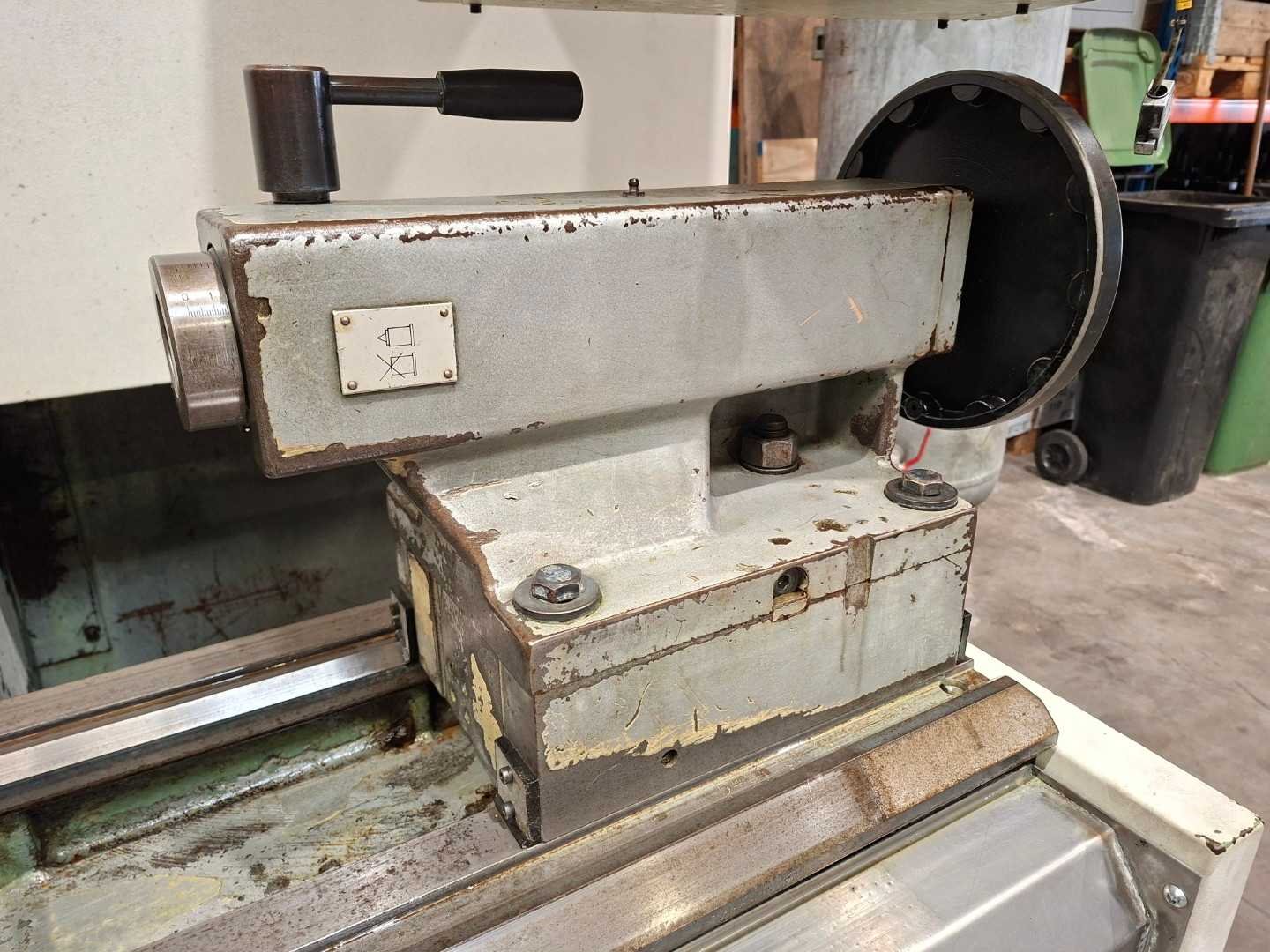

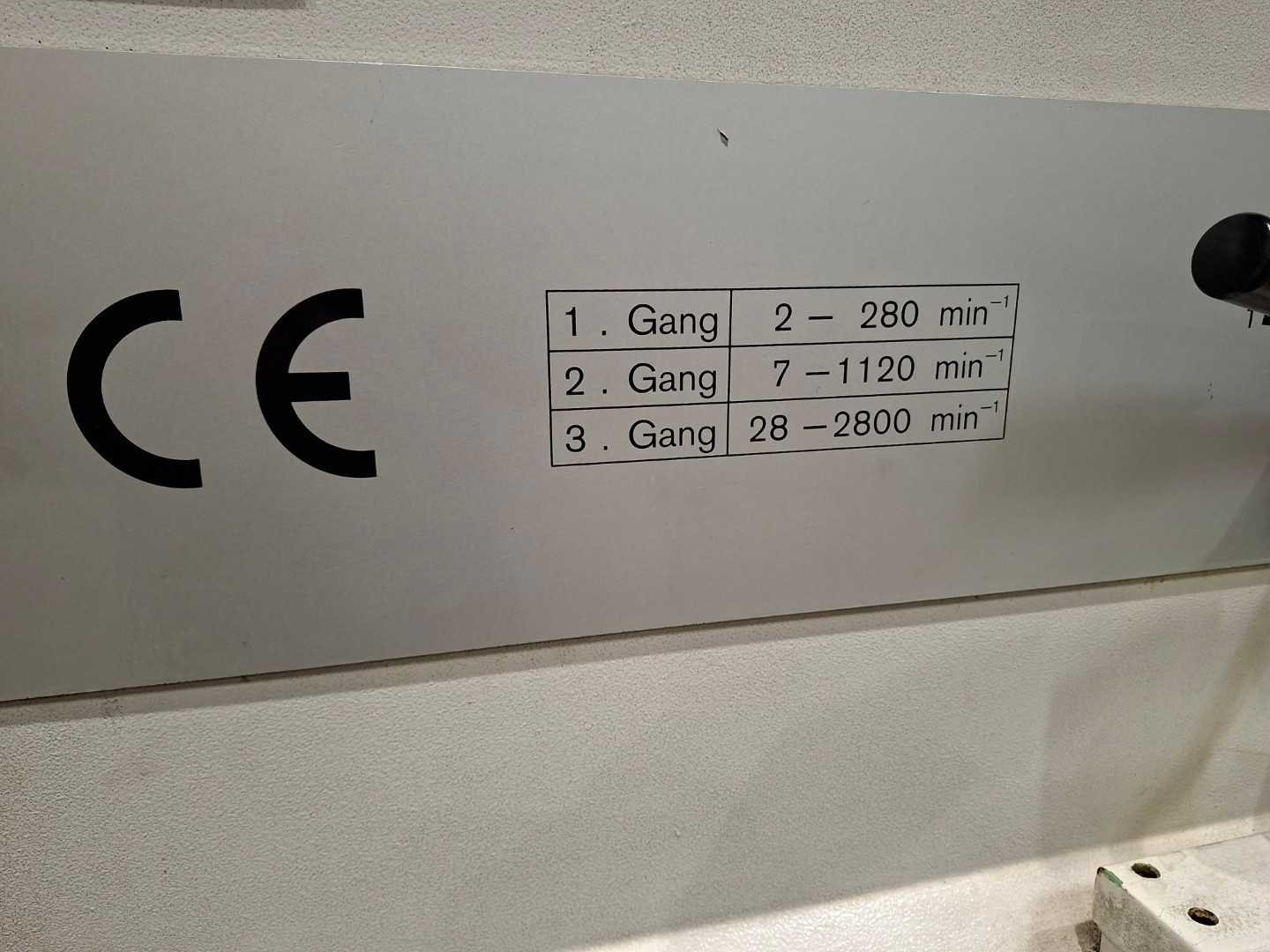

Machineomschrijving van de Monforts , model KNC 5 1500 Maschinenbeschreibung der Monforts KNC 5 1500 Arbeidsbereik / Arbeitsbereich ▪ Afstand tussen centers / Spitzenweite : 1500 mm ▪ Draaidiameter over dwarssupport / Umlaufdurchm. über Planschlitten : Ø 290 mm ▪ Draaidiameter over bed / Umlaufdurchmesser über Bett : Ø 500 mm ▪ Verplaatsing van dwarsslede / Verfahrweg des Planschlittens : 265 mm ▪ Bedbreedte / Bettbreite : 360 mm Spilkop / Spindelstock ▪ Spildiameter in het voorste lager / Spindeldurchm. am vorderen Lager : Ø 100 mm ▪ Spil opname / Spindelaufnahme nach : DIN 55027 Größe 8 ▪ Spindelbohrung 71 mm ▪ Innenkegel der Spindel metrisch 80 Hauptantrieb ▪ Stufenlos regelbarer Drehstromantrieb (100%/40% ED) 11/16,5 kW ▪ Gesamtdrehzahlbereich 2 – 2.800 min-1 ▪ Getriebestufe I 2 - 280 min-1 ▪ Getriebestufe II 7 - 1120 min-1 ▪ Getriebestufe III 28- 2.800 min-1 ▪ Max. Drehmoment 1.681 Nm Vorschubantriebe ▪ Drehstrom-Servoantriebe mit mechanischer Sicherheitskupplung ▪ Vorschubkraft längs/plan 11,3/11,3 kN ▪ Eilganggeschwindigkeit längs/plan 10/5 m/min Gewindeschneidbereich ▪ Längs- und Kegelgewinde, Steigung 0,001 – 500 mm Reitstock ▪ Pinolendurchmesser 80 mm ▪ Pinolenhub 160 mm ▪ Innenkegel MK5 Gewicht ▪ Maschine als Transporteinheit ca. 3.000 kg Nee Merk: Monforts Type: KNC 5 1500 Draailengte: 1500mm Draai: 500mm Holle spil Ø: 71mm Machinegewicht: 3000kg
