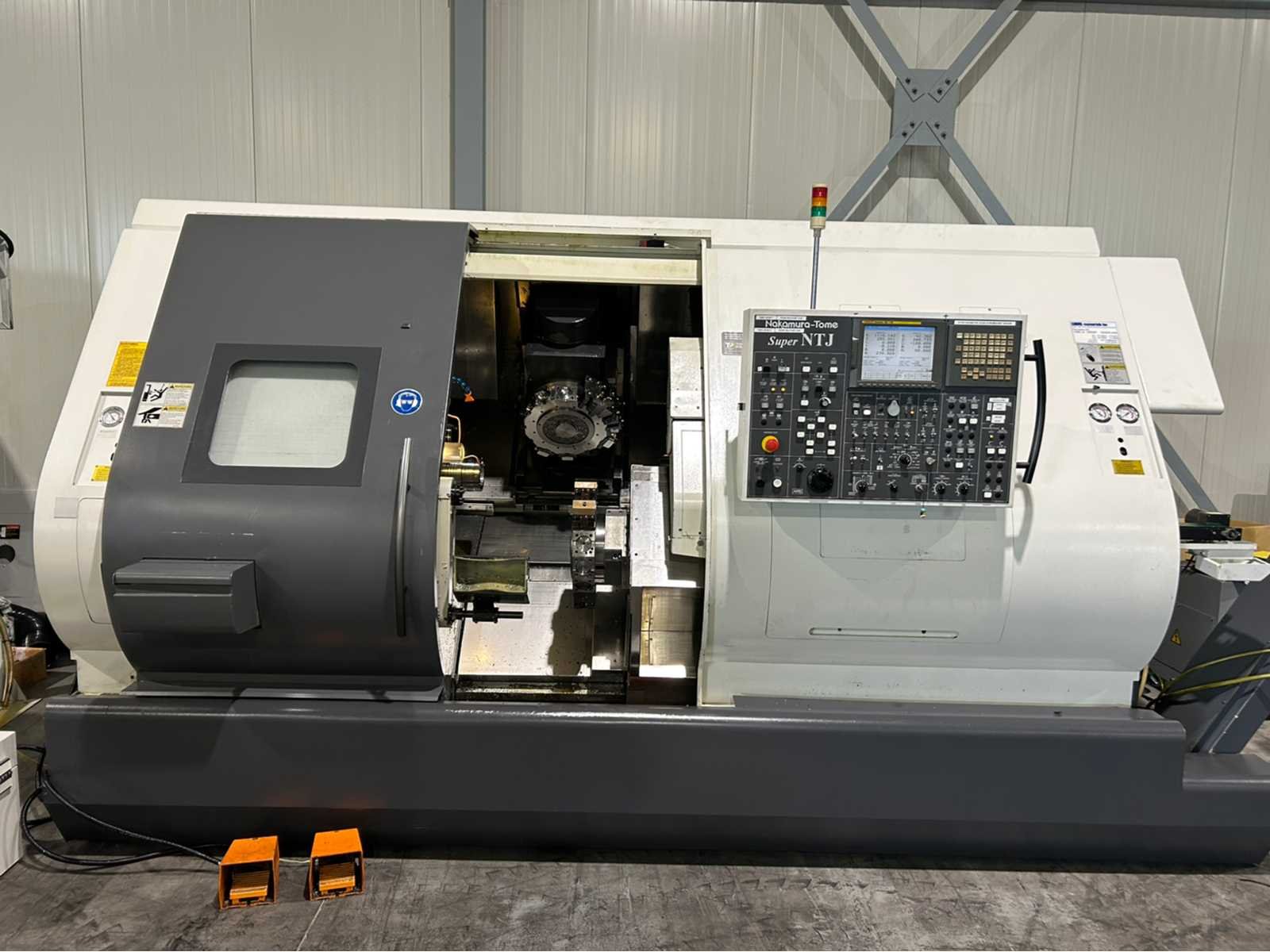

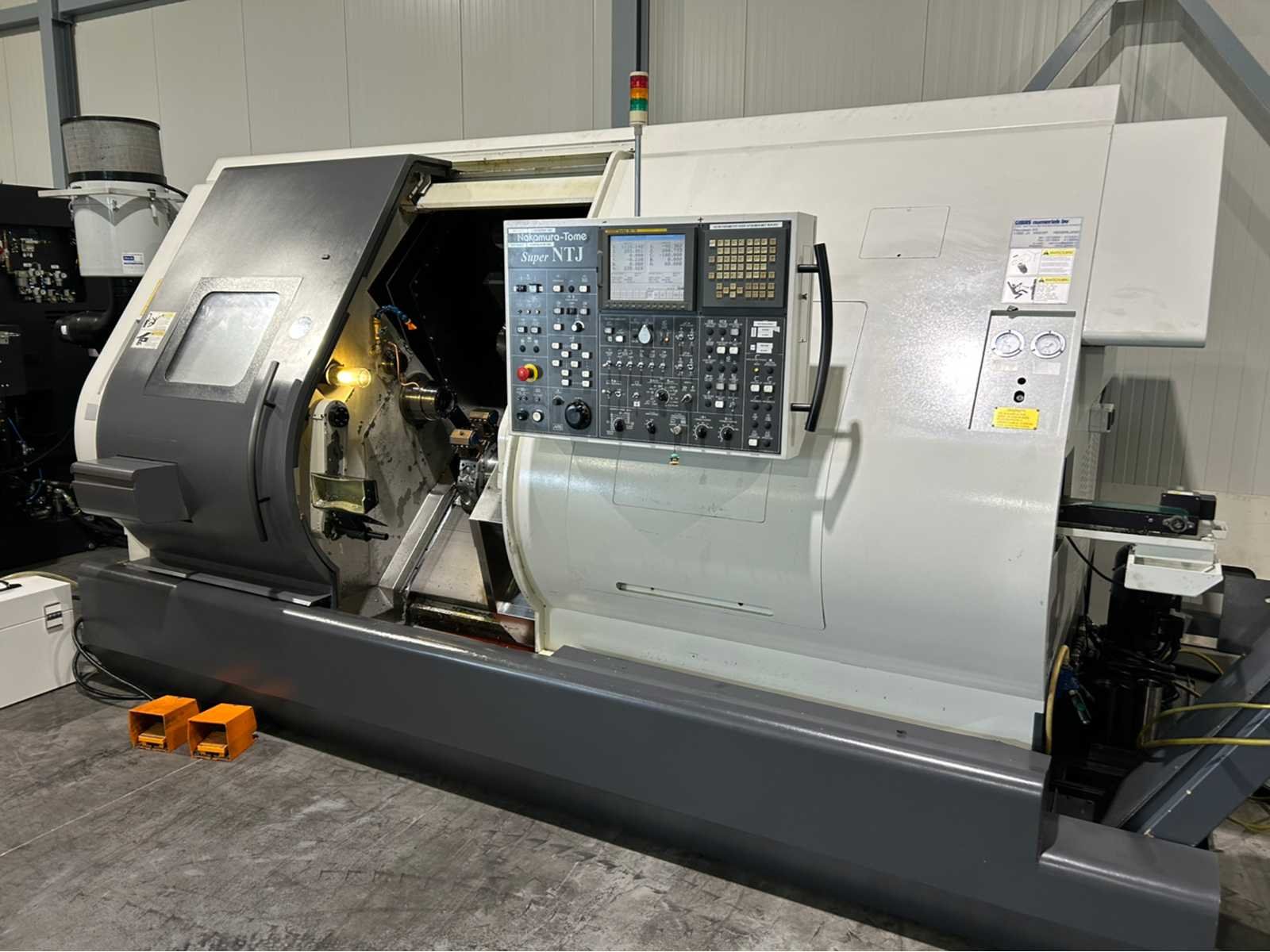

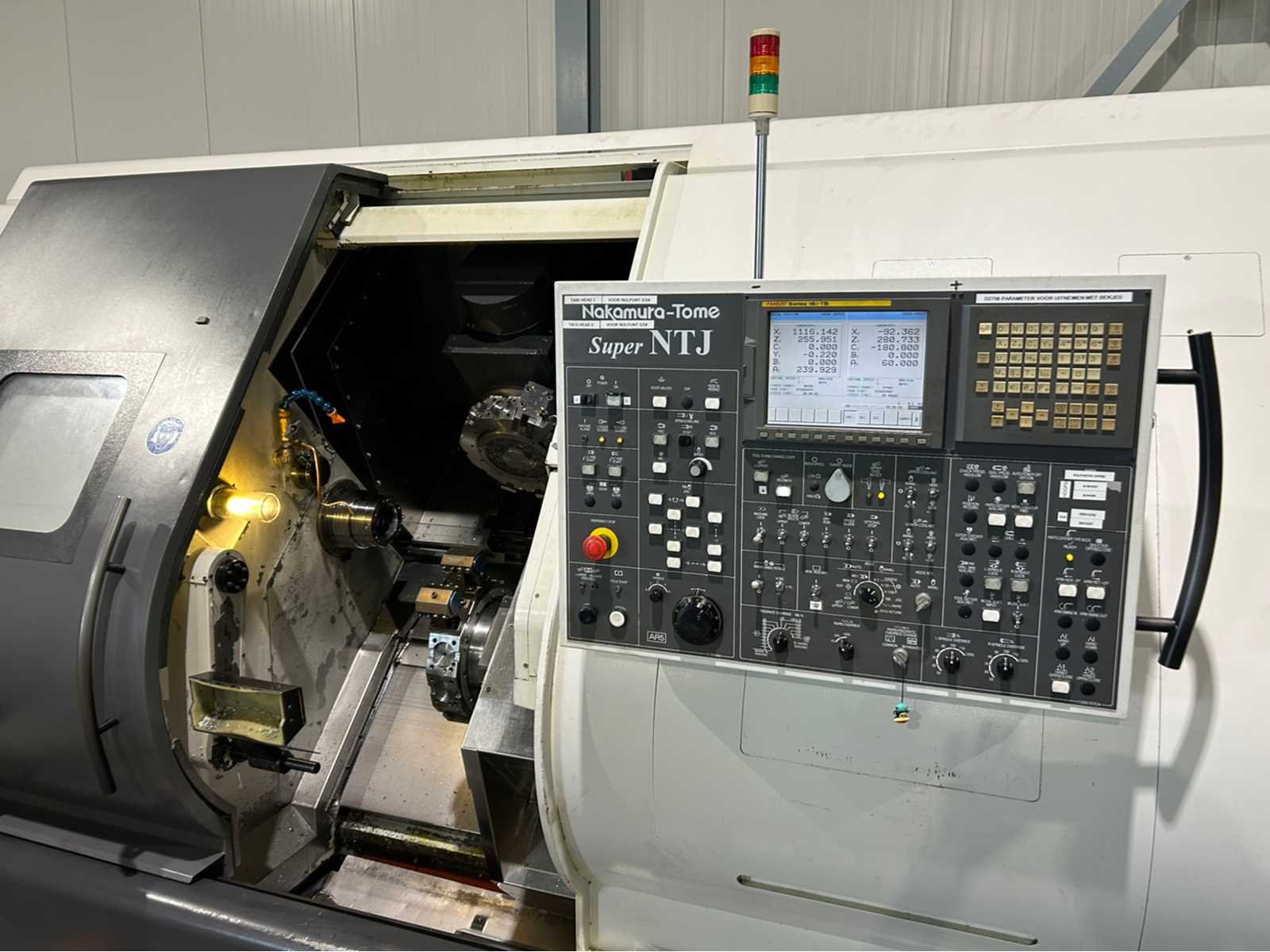

2007 nakamura super ntj cnc-draaibank

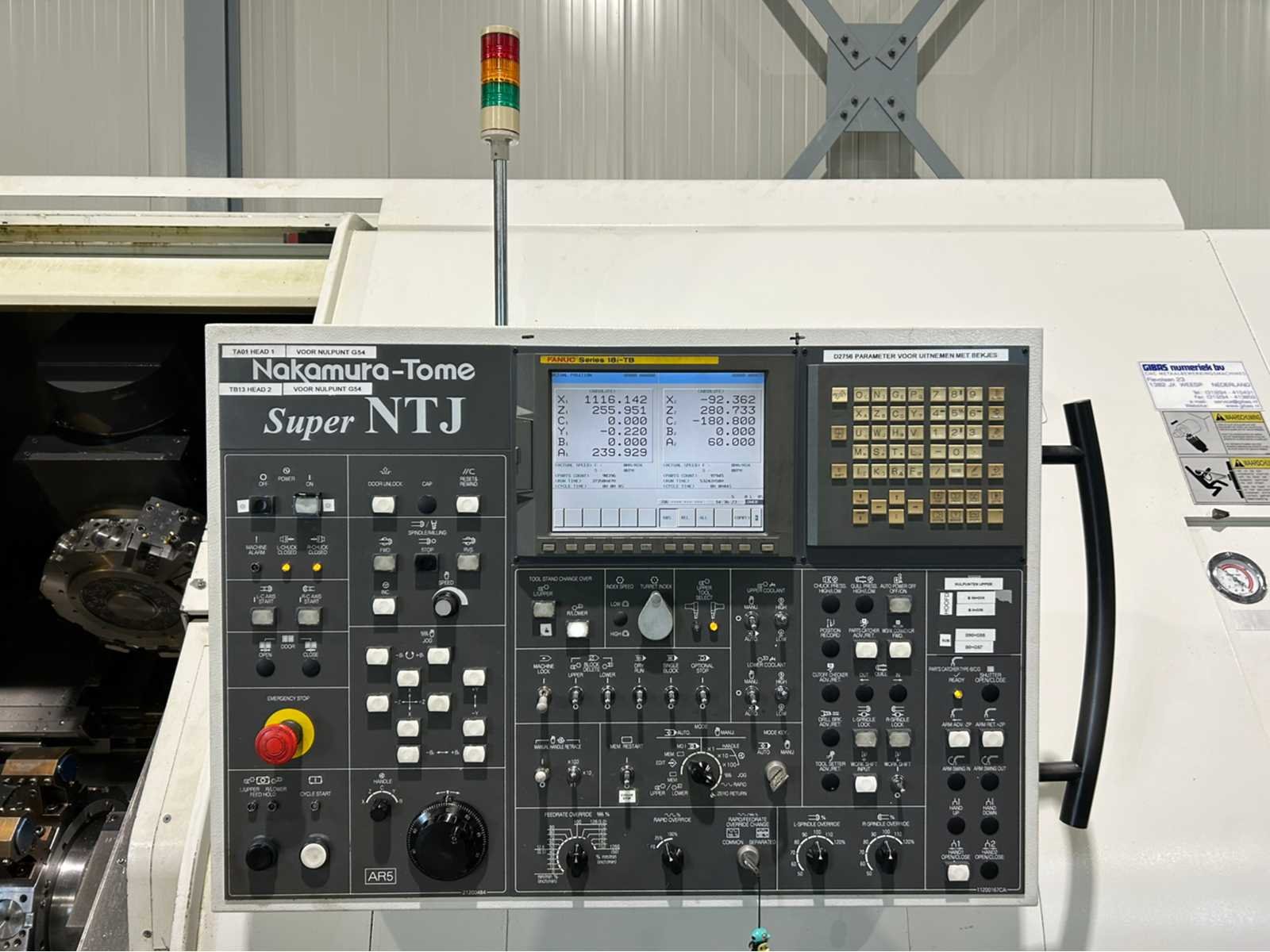

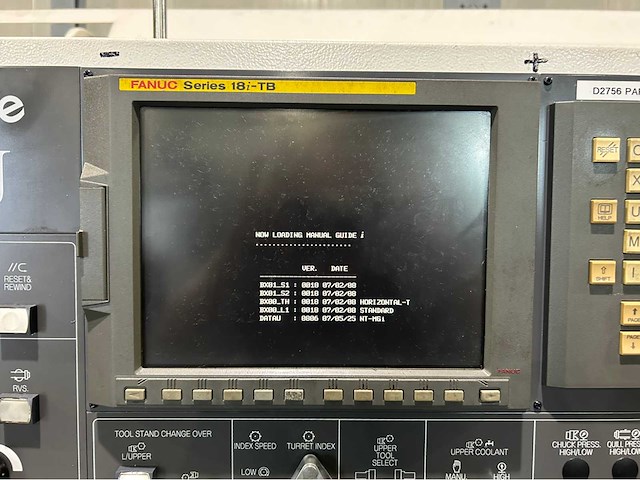

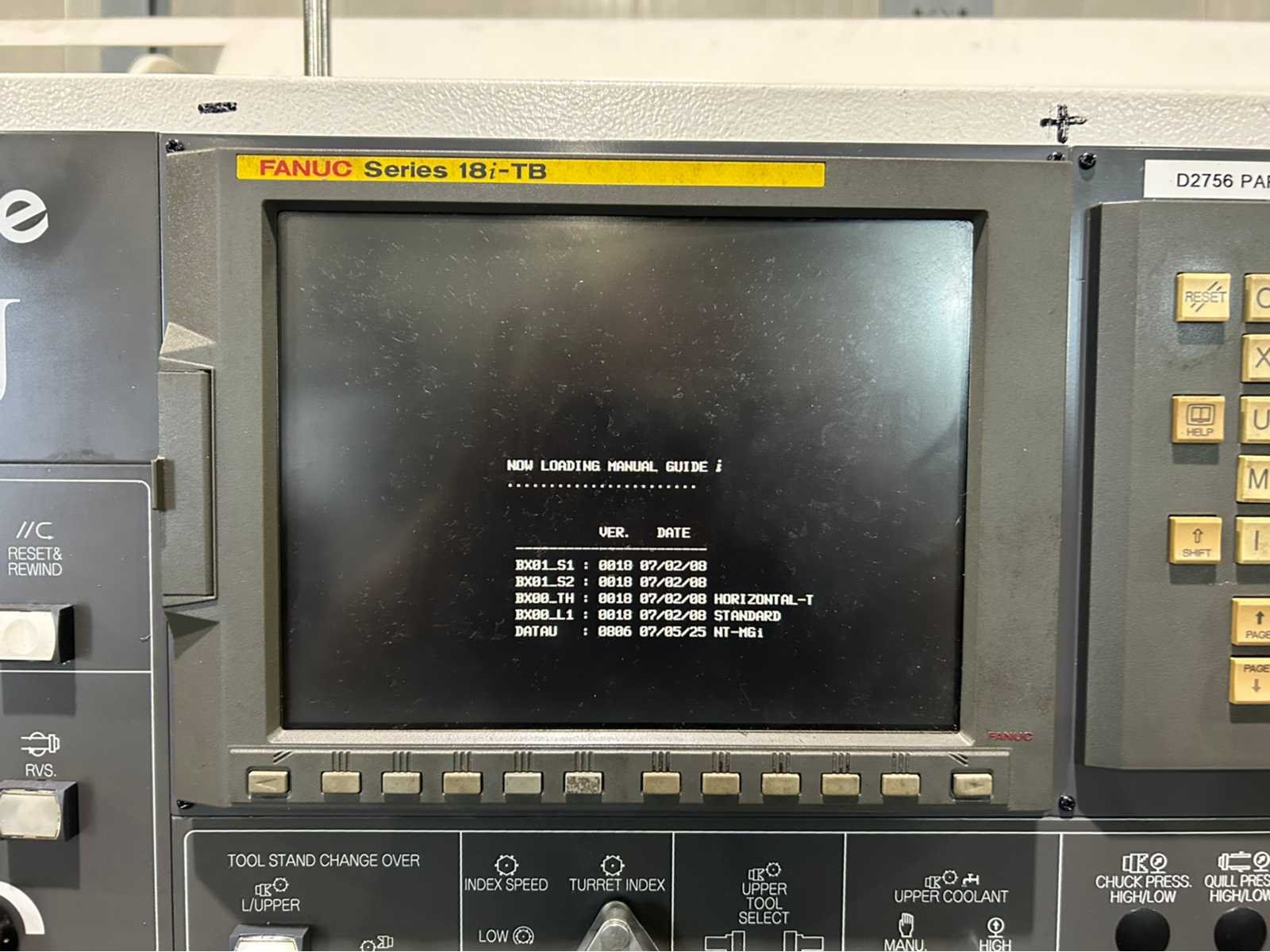

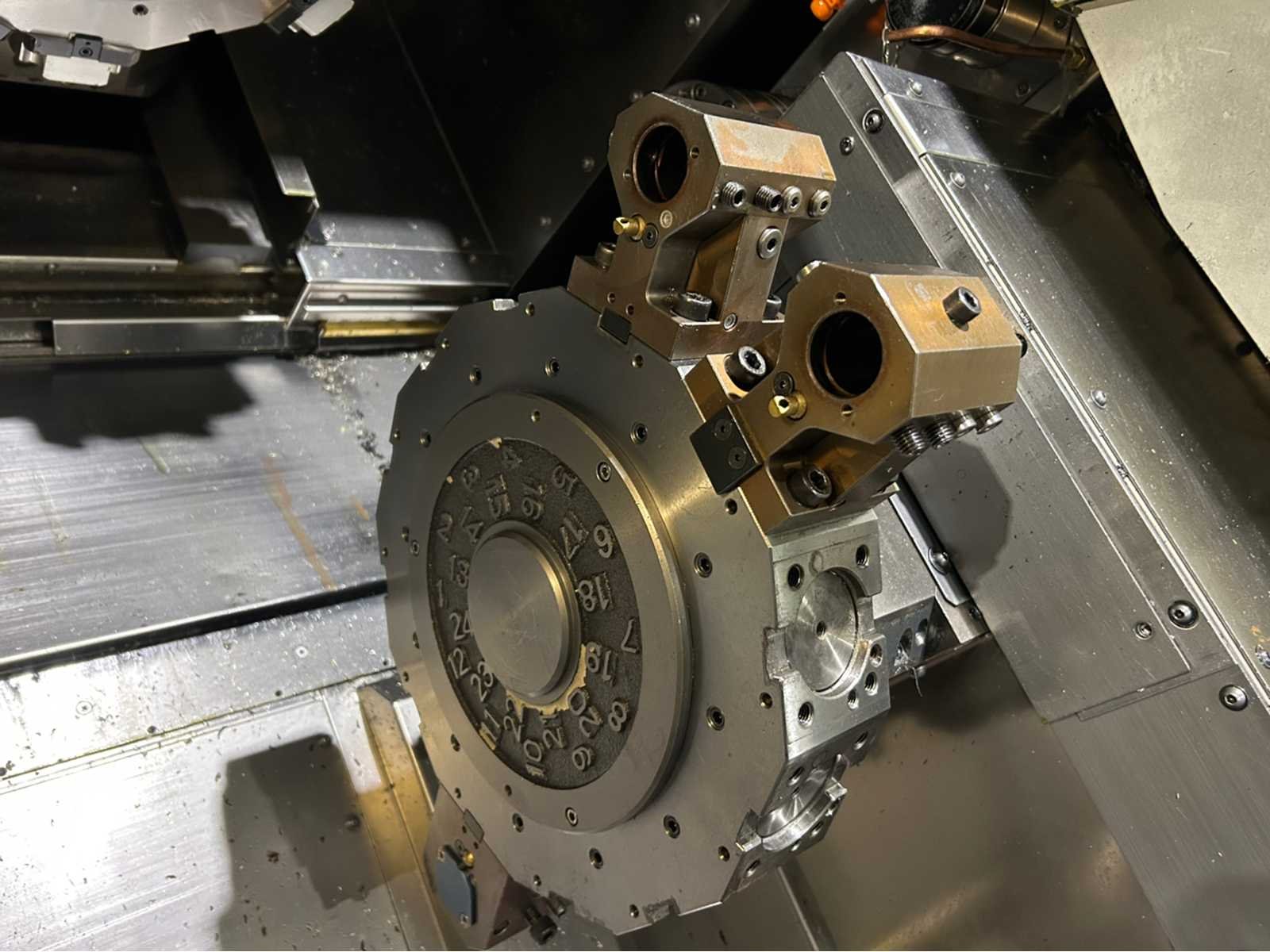

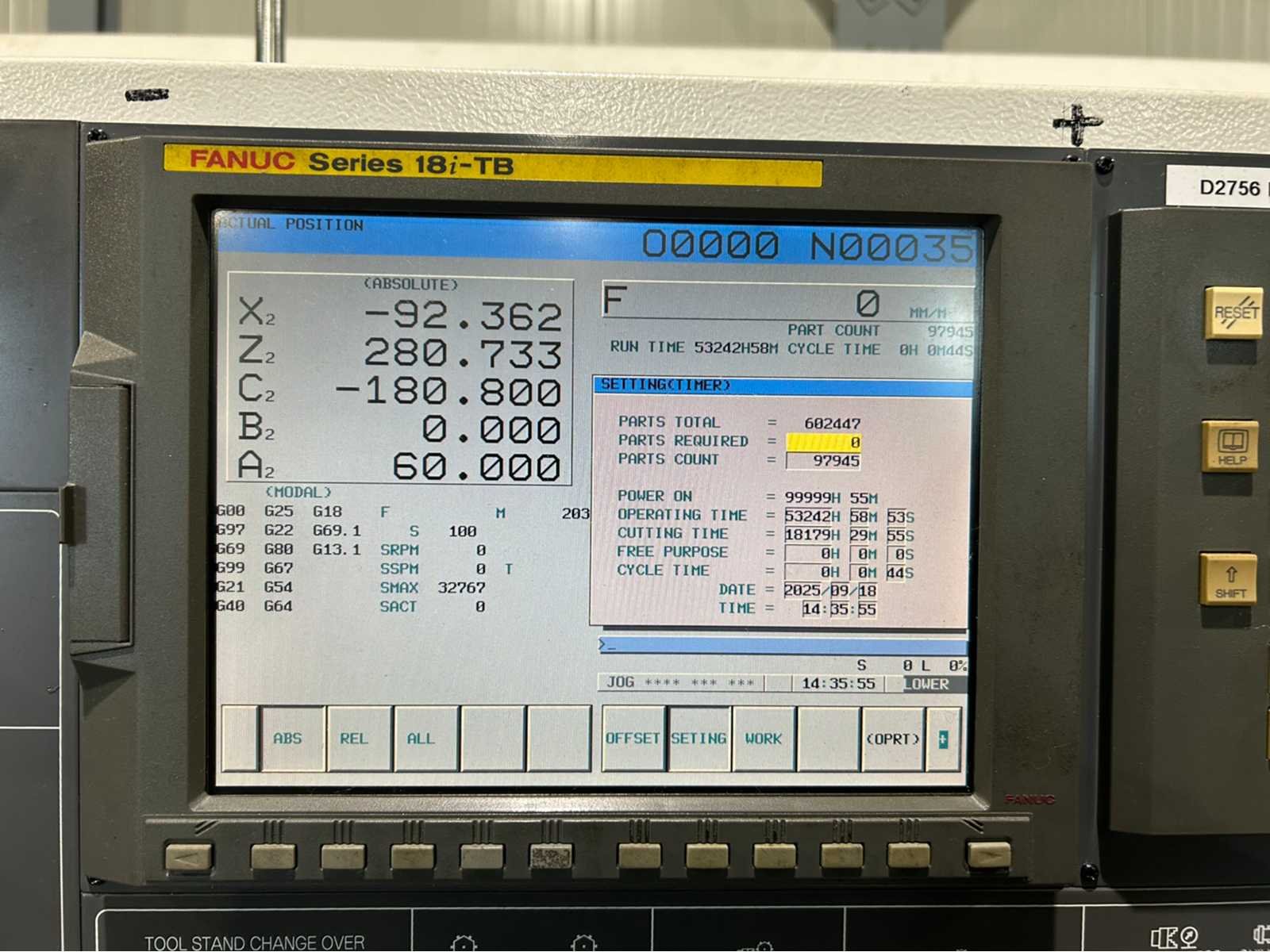

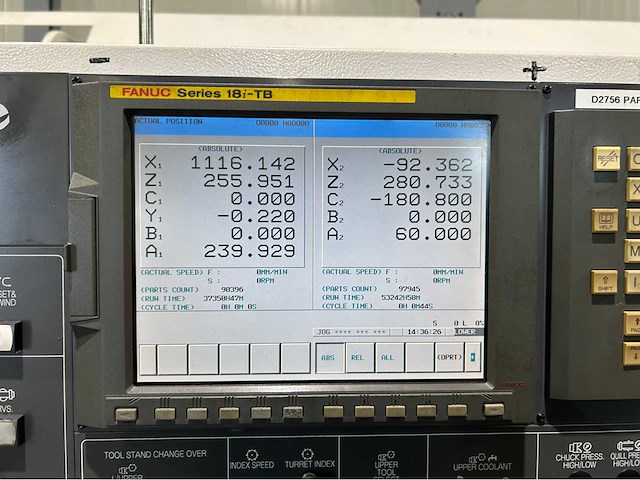

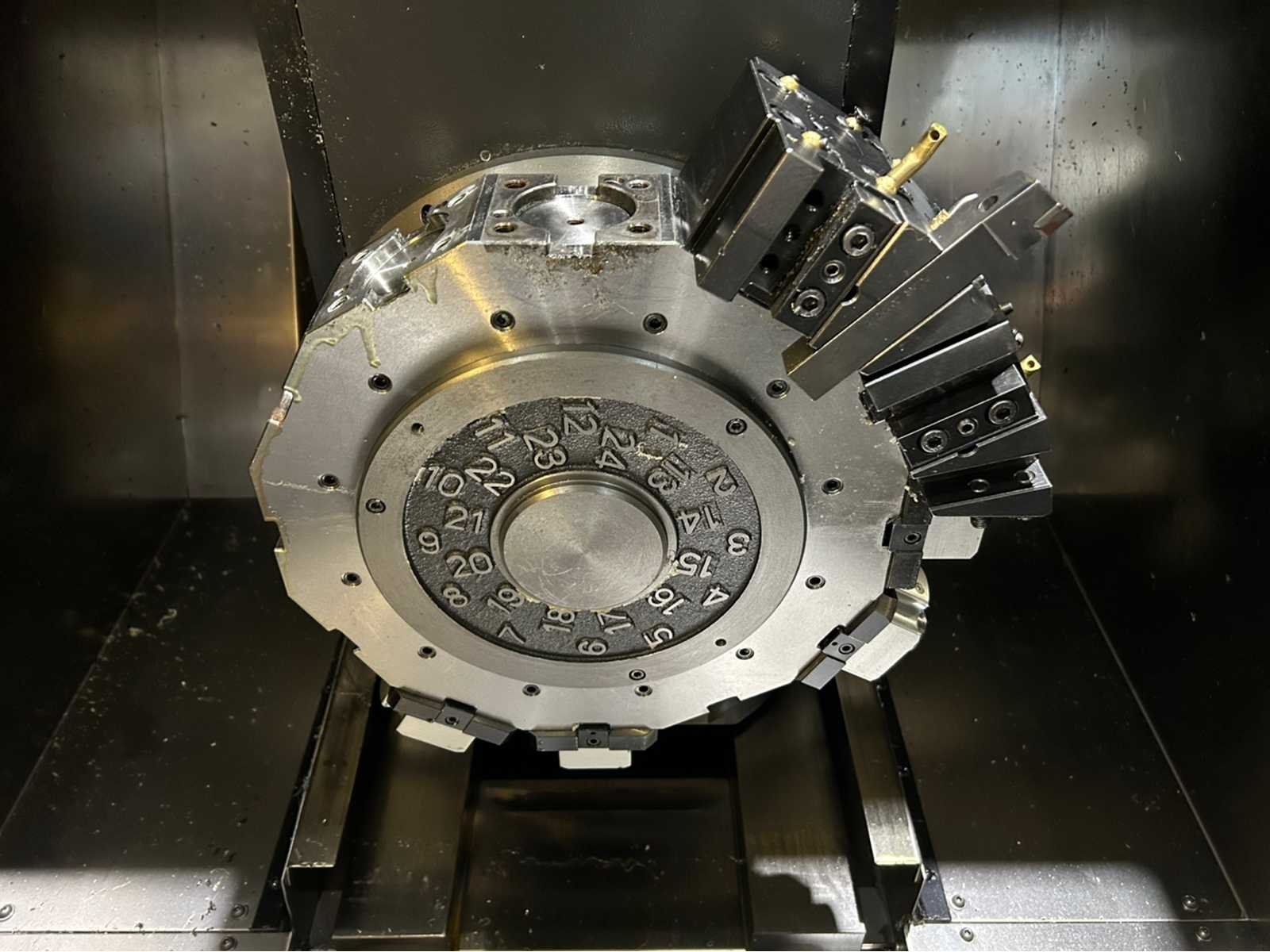

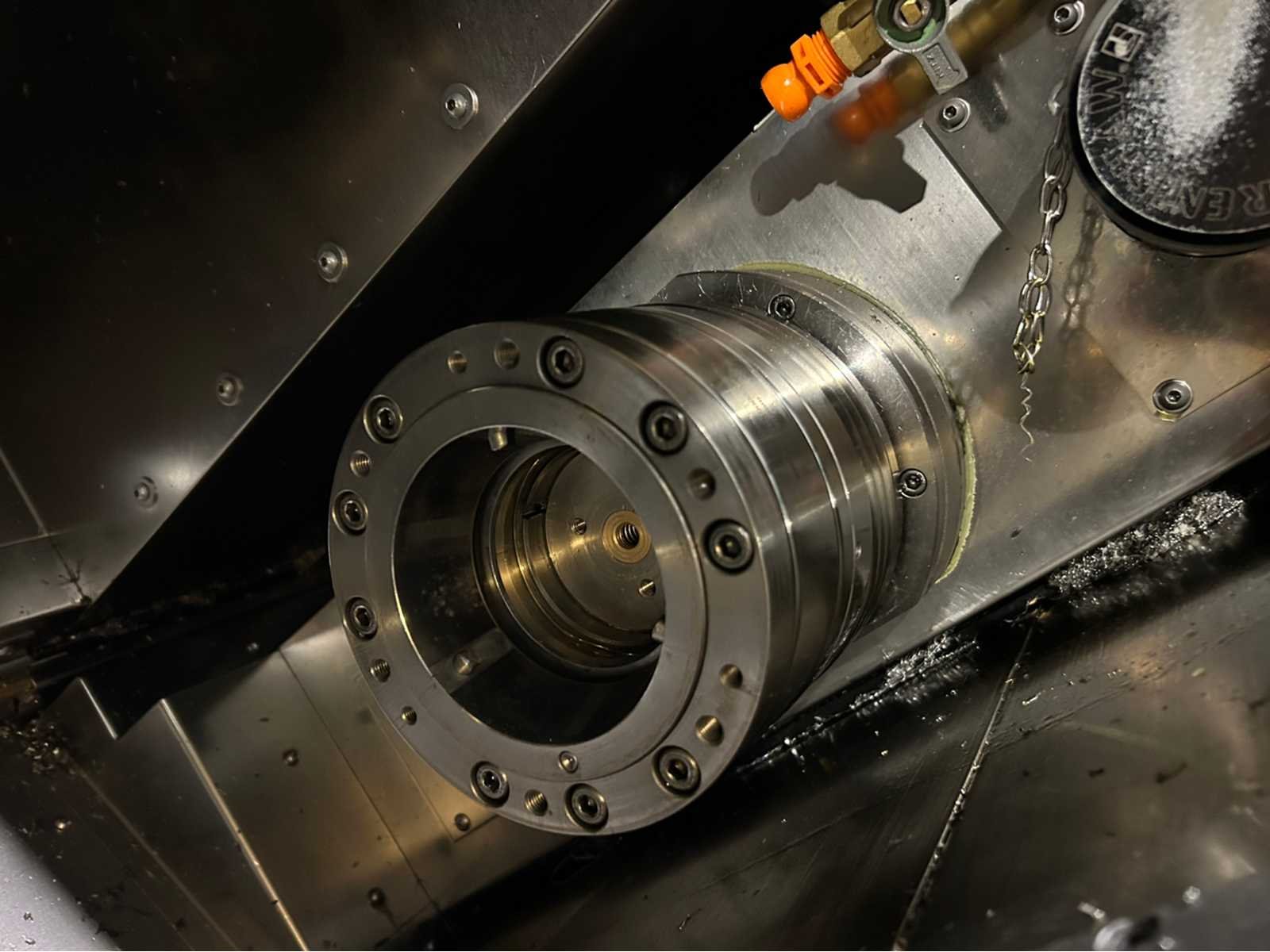

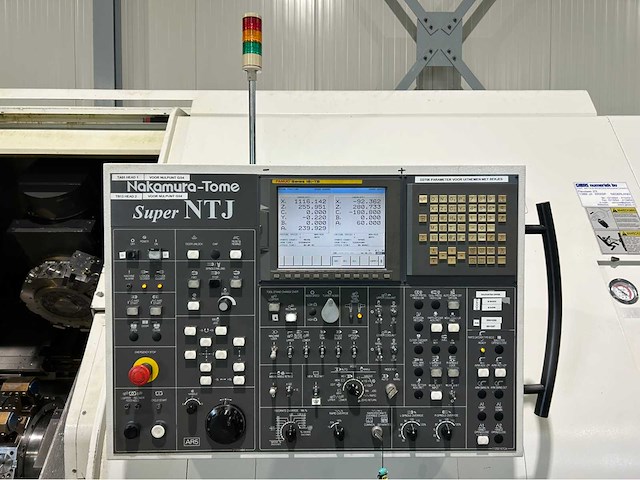

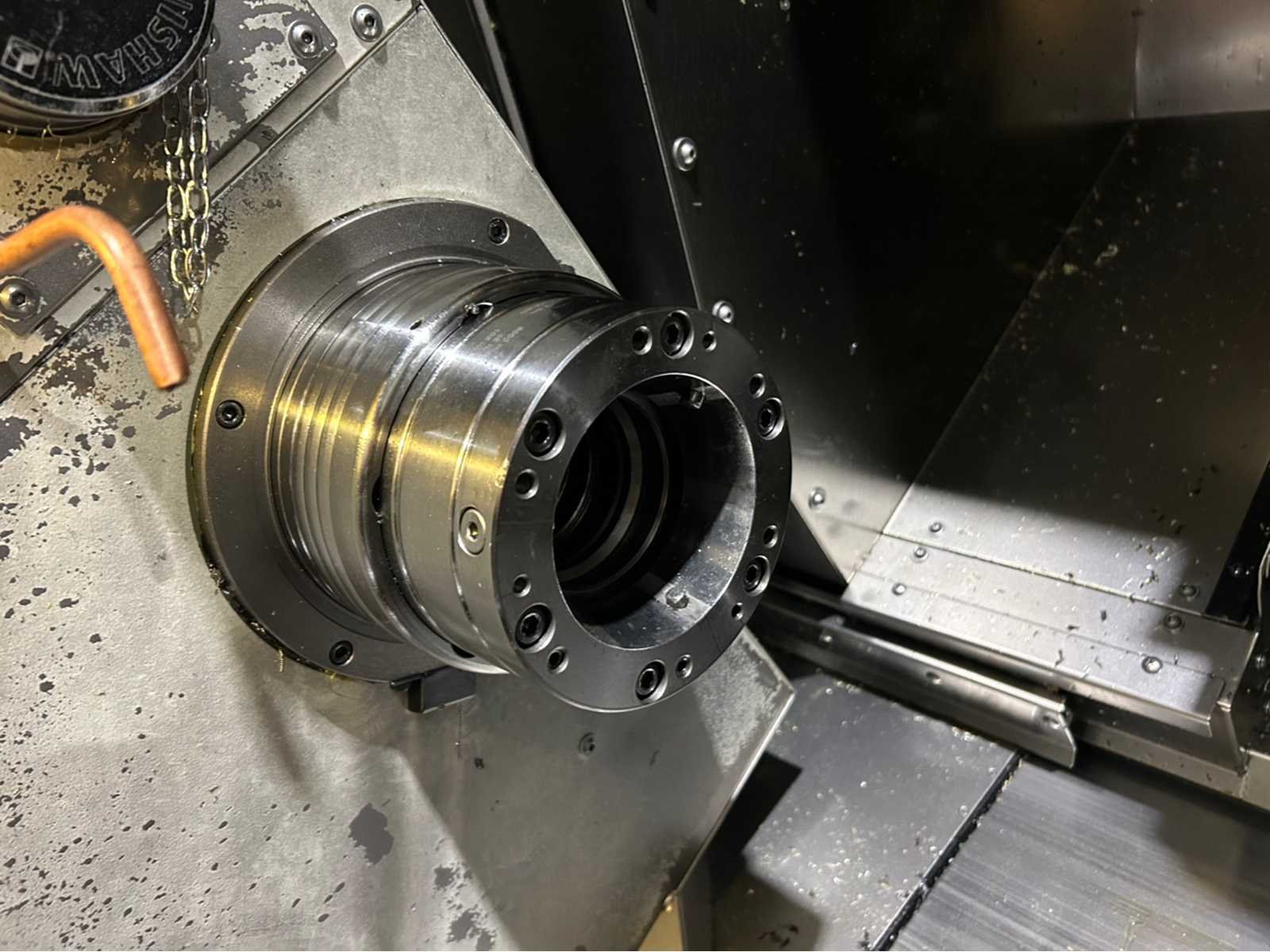

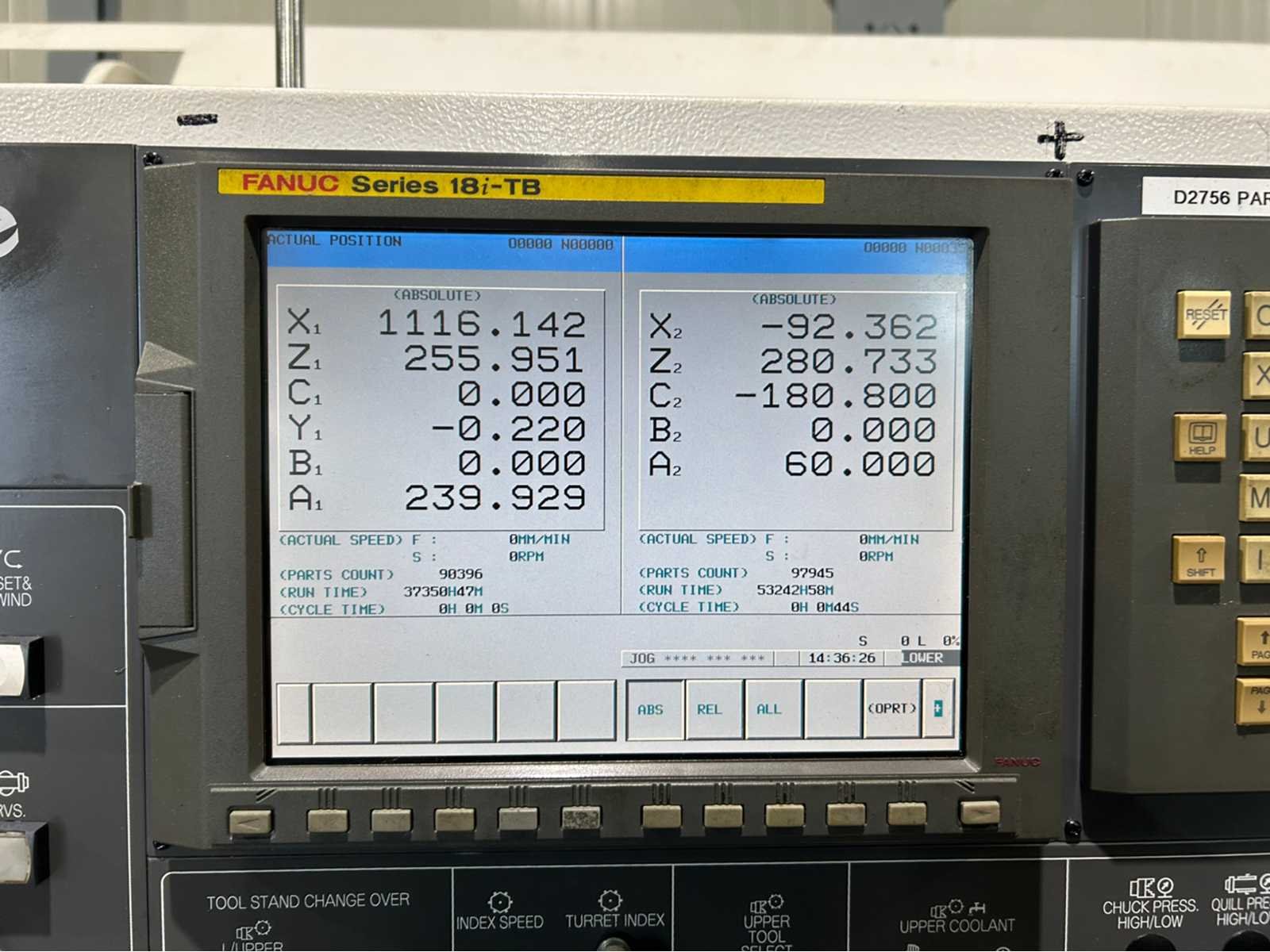

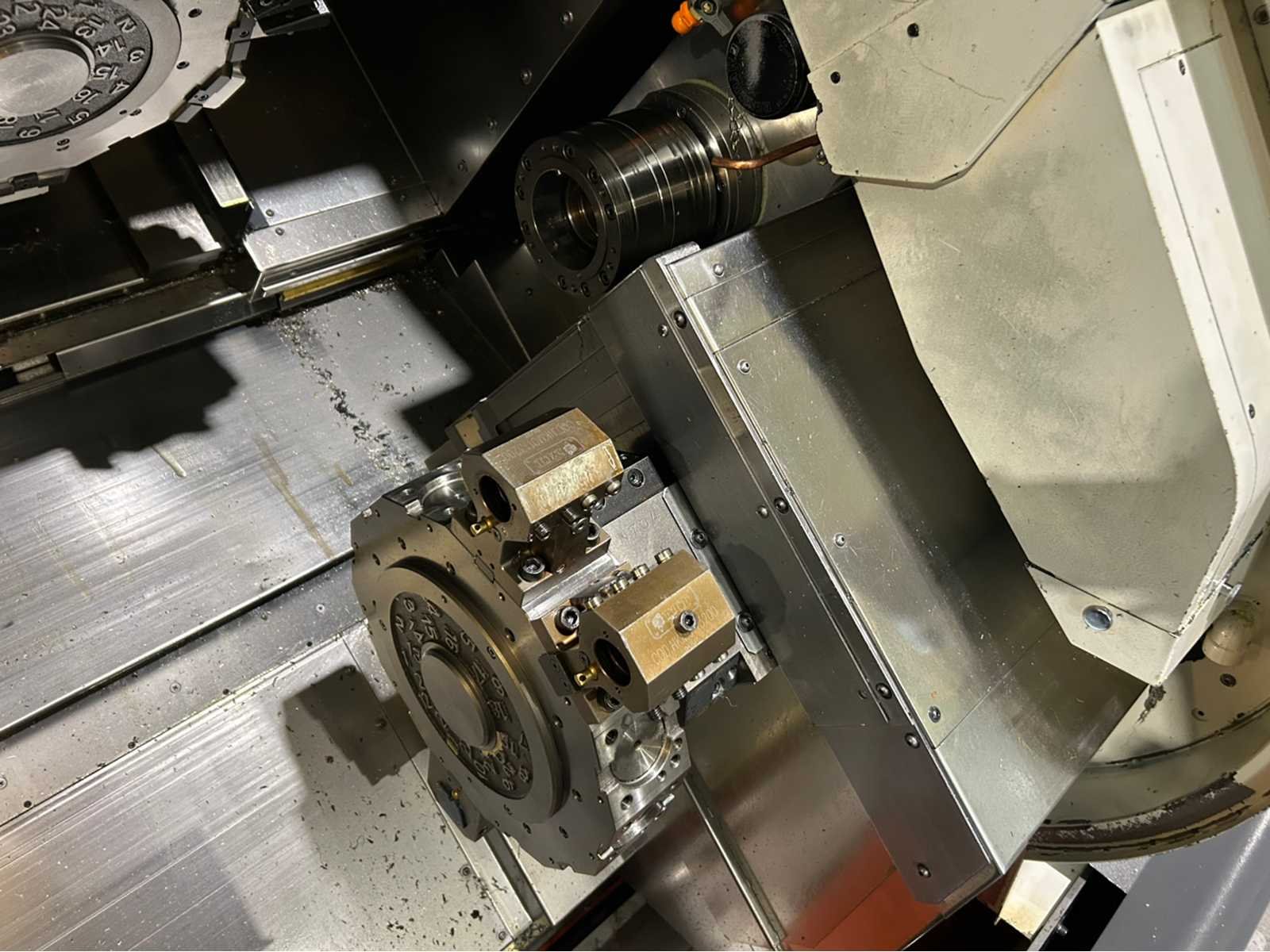

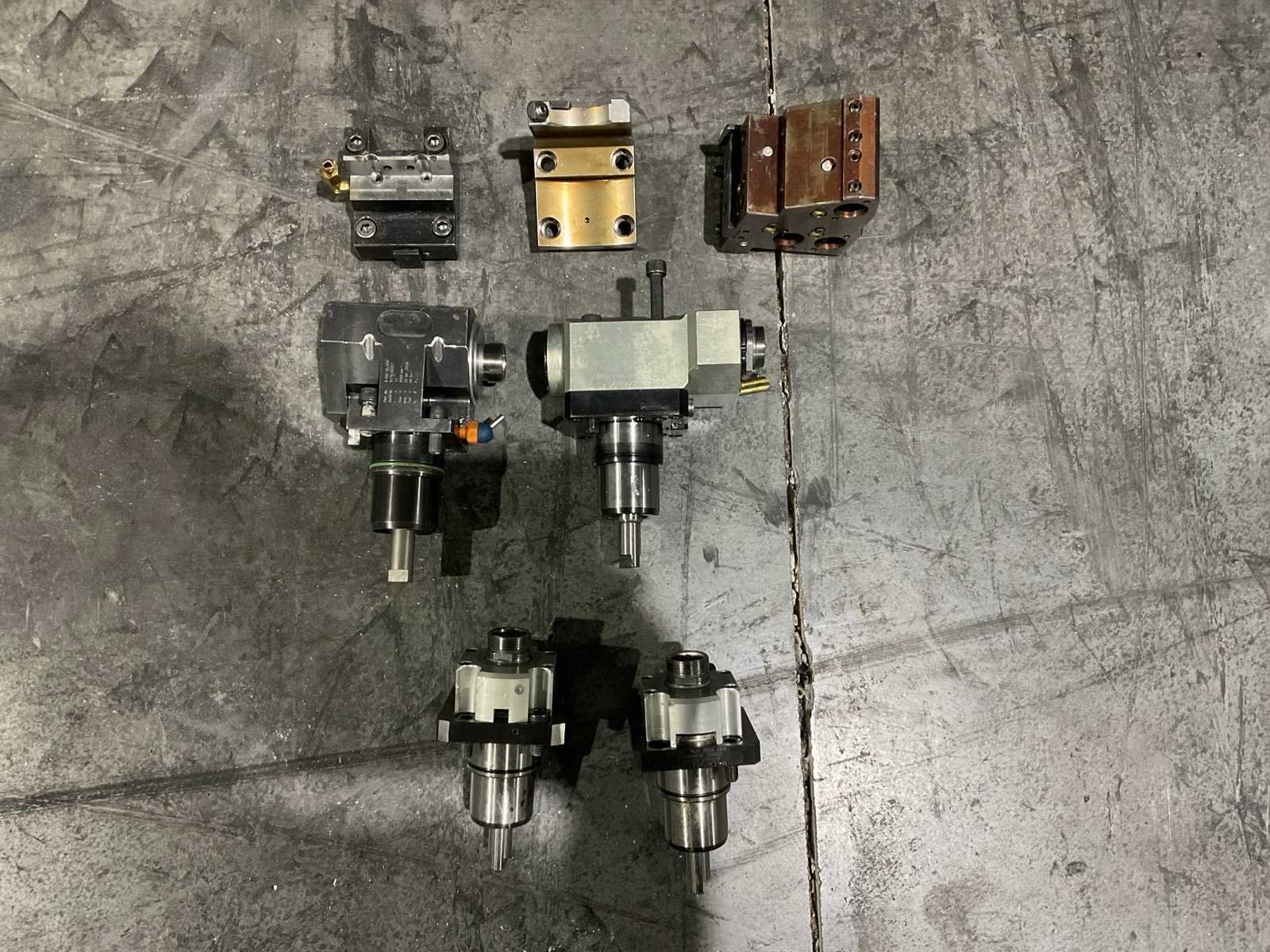

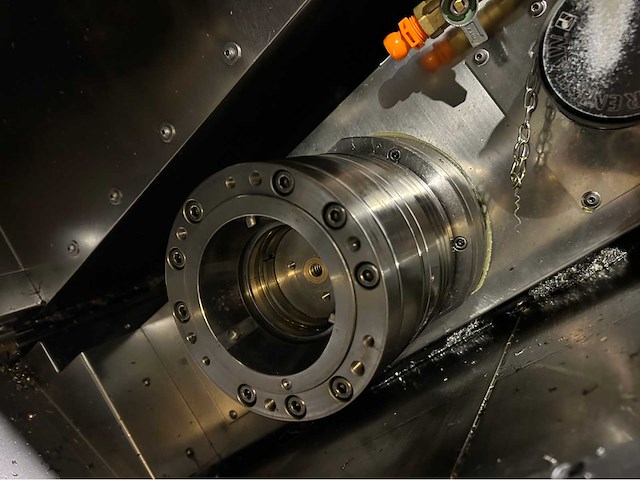

Besturing: Fanuc 18 iTB Max. draaidiameter: 190 mm Max. draailengte: 620 mm Grootste: pass round over bed: 190mm Zwenkdiameter over dwarsgeleiding: 190 mm Standaard draaidiameter: 170 mm Max. afstand tussen spindels: 970 mm Hoofdspil: - Max. spindelsnelheid: 4.500rpm - Vermogen - hoofdspindel: 18,5 / 15 kW - Diameter spindellager: 110 mm - Spindel boring: 80 mm - Max. staafcapaciteit: 65 mm - Spindel neus: A2-6 - Max. klemdiameter: 165 mm - C-as 0,001 ° Subspindel: - Max. spindelsnelheid: 5000rpm - vermogen - Subspindel 11 / 7,5 kW - Diameter spindellager: 90 mm - Spindel boring: 63 mm - Max. staafcapaciteit: 51 mm - spindel neus: A2-5 - Max. klemdiameter: 165 mm - C-as: 0,001 ° - Traverses Subspindel: 760mm Bovenste torentje 1: - Aantal gereedschapsposities: (2x 12) 24 polen - Aantal aangedreven gereedschapsposities: 12 pos - Diameter schacht: 25 mm - Diameter boorschacht: 32 mm - Schakeltijd : 0,2 - 0,7 sec - Wisseltijd chip naar chip: 3,0 sec - Max. gereedschapsdiameter: 80 mm - B - as: (+91°/-91°) 182 ° Indexering 1 ° - Y-as: (+45/-45) 90 mm Onderste torentje 2: - Aantal gereedschapsposities: (2x 12) 24 polen - Aantal aangedreven gereedschapsposities: 12 pol. - Diameter schacht: 25 mm - Diameter boorschacht: 32 mm - Schakeltijd: 0,2 - 0,7 sec - Wisseltijd chip naar chip: 3,0 sec - Max. gereedschapsdiameter: 80 mm Aandrijving gereedschap Revolver: - Gereedschapsstations met spilsnelheid: 6.000 tpm - vermogen - aangedreven gereedschapsstations: 5,5 / 3,7 kW - Aantal aangedreven gereedschapsposities: 2x 12 polen - asdiameter - max. van de bouten: 25 mm / 32 mm As slag: - X-as 1: 345 mm - X-as 2: 167,5 mm - Y-as +/- 45 mm - Z-as 1: 1.240 mm - Z-as 2: 685 mm - B-as +/- 91 ° - C-as 1+2: 360 ° Merk: Nakamura Type: Super NTJ Bouwjaar: 2007 Serienummer: B151707 Draai: 190mm Draailengte: 620mm Holle spil Ø: 80mm Snelheid van n =: 1rpm Snelheid tot n =: 4500rpm Aantal gereedschapwisselstations: 24 Koelmiddelpomp: true Spanentransporteur: true CNC-besturing, merk, type: Fanuc 18i-TB Motorvermogen (kW): 18.5kW Aansluiting: 400V Handboek aanwezig: true Machinegewicht: 12500kg Afmeting l: 5100mm Afmeting b: 2450mm Afmeting h: 2250mm
