1990 - teufel & co - shell-and-tube - proceswarmtewisselaar

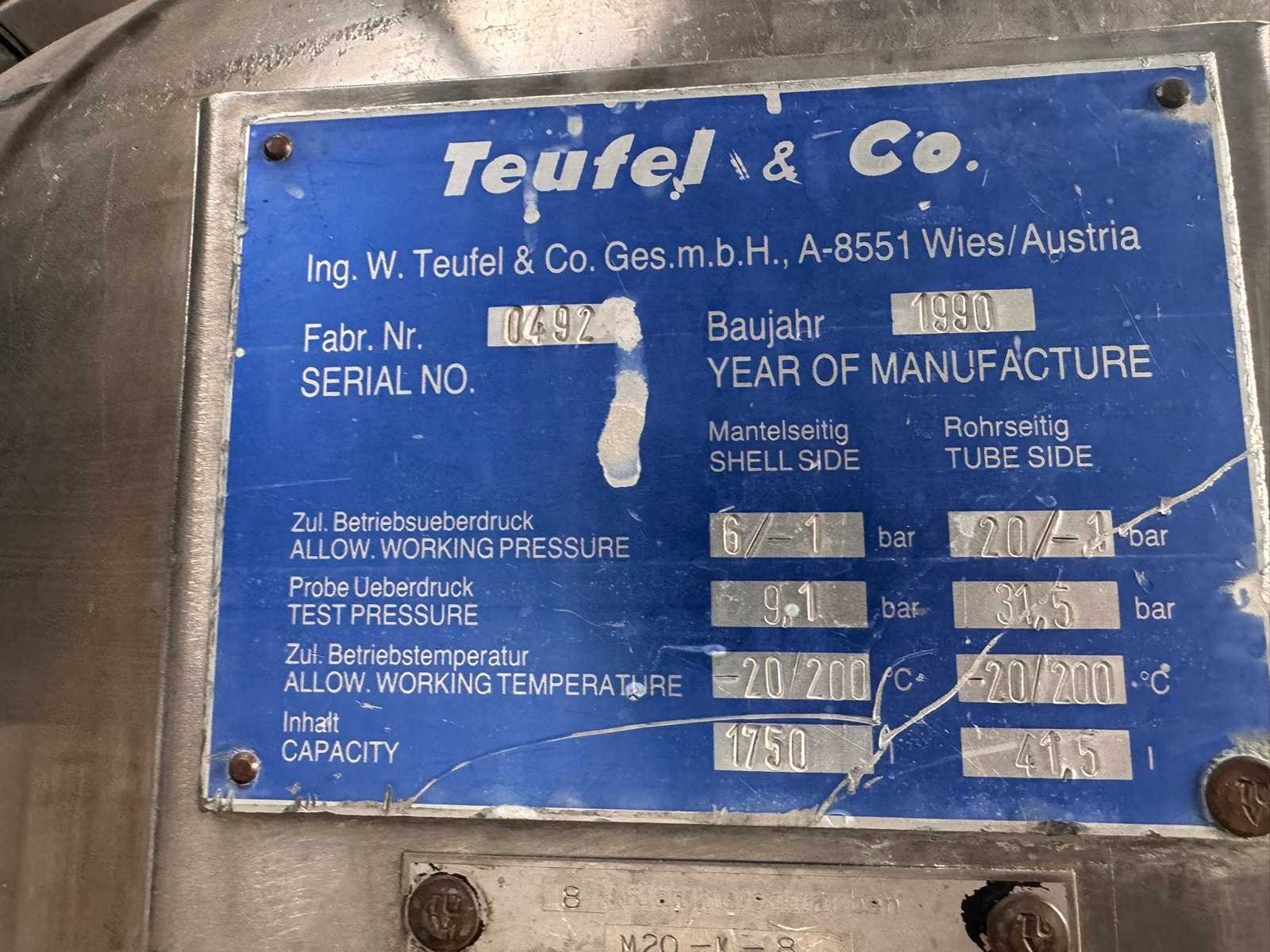

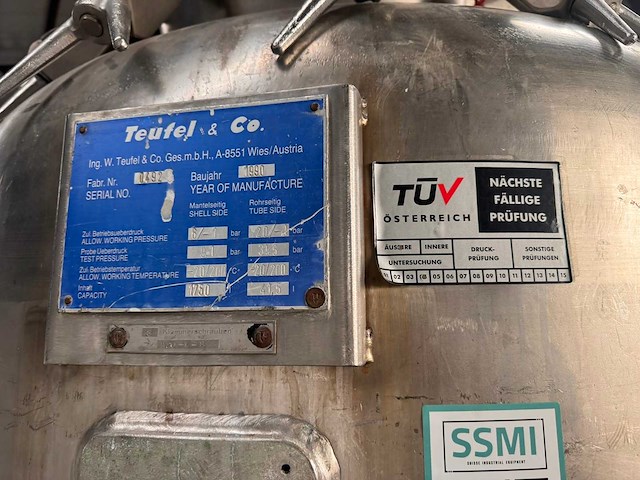

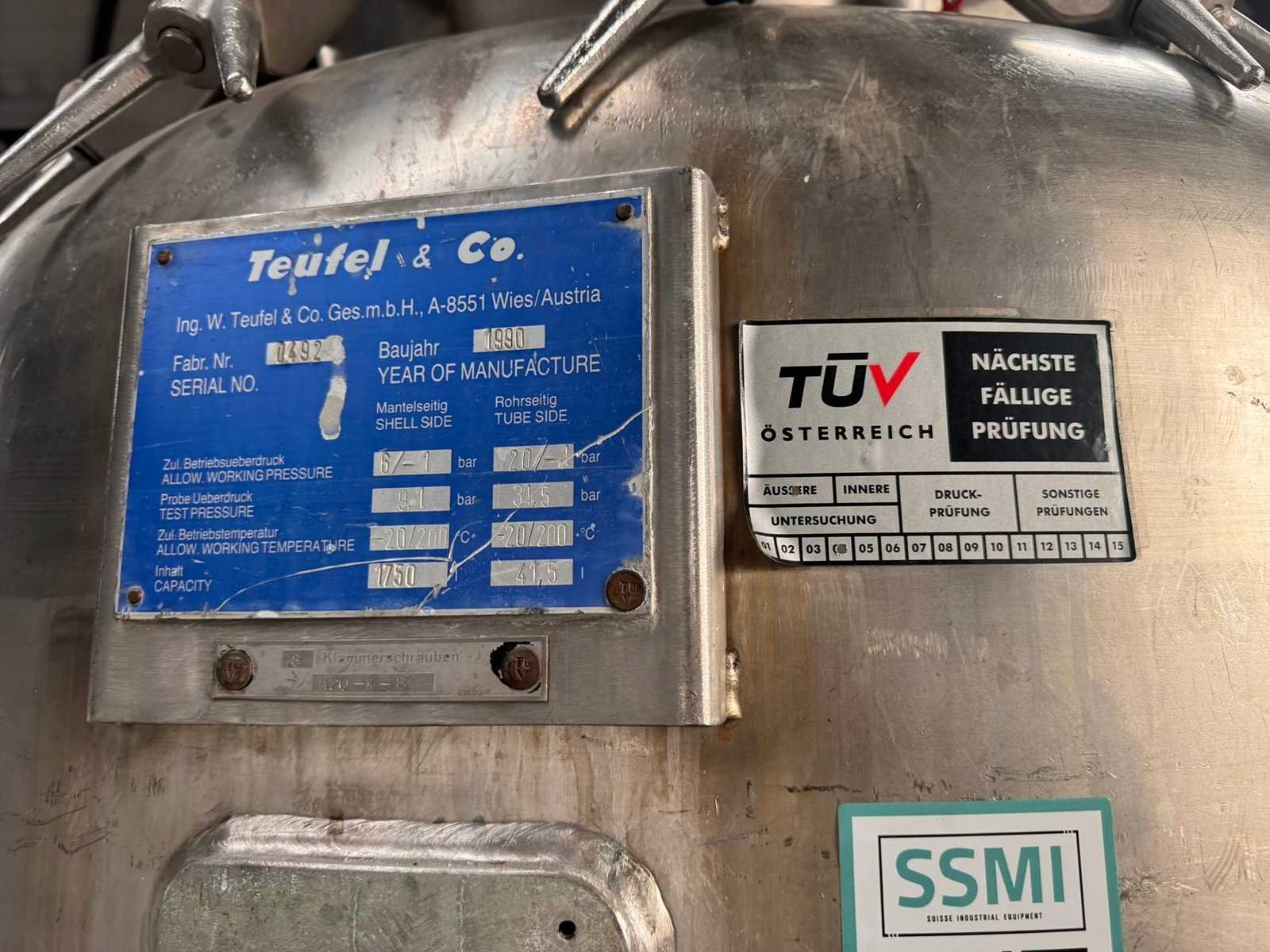

Teufel & Co. shell-and-tube warmtewisselaar, vervaardigd in Oostenrijk in 1990. De plaat is vrij doorzichtig. Item Shell zijde Buiszijde Fabrikant Ing. W. Teufel & Co. Ges.m.b.H. Locatie A-8551 Wies, Oostenrijk Serienummer 0492 Jaar 1990 Toegestane werkdruk +6 / -1 bar +20 / -1 bar Testdruk 9,1 bar 31,5 bar Toegestane temperatuur -20 / +200 °C -20 / +200 °C Capaciteit: 1.750 L: 41,5 L. De -1 bar waarde geeft aan dat beide zijden zijn ontworpen voor volledig vacuümgebruik. De buiszijde heeft een bijzonder hoge werkdruk van 20 bar, getest op 31,5 bar. Met een schaalvolume van 1.750 L aan de schaalzijde maar slechts 41,5 L aan de buiszijde, is dit een relatief grote industriële warmtewisselaar die bedoeld is om warmte over te brengen tussen twee afzonderlijke proces-/nutscircuits. Toepassingen kunnen onder meer verwarming, koeling, condensatie of verdampingsdiensten zijn in chemische/farmaceutische productie. De onderste plaat lijkt ook 8 klemschroeven te specificeren, M20-K-8, hoewel deze op deze foto gedeeltelijk is afgesneden. Identificatiesamenvatting: Teufel & Co. shell-and-tube warmtewisselaar • Serie 0492 • 1990 • behuizing 1.750 L, -1/+6 bar • buizen 41,5 L, -1/+20 bar • beide zijden -20/+200 °C • Oostenrijkse productie. Merk: teufel & co Type: shell-and-tube Bouwjaar: 1990 Serienummer: 0492
