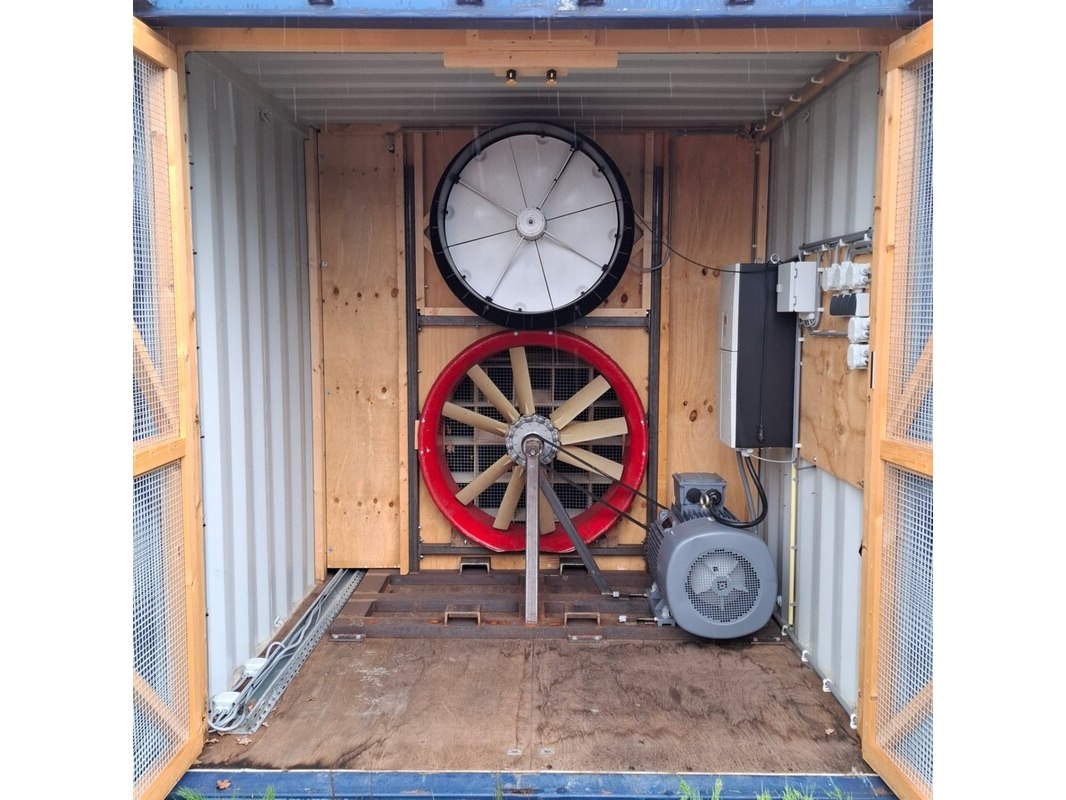

Product: Windmolen testopstelling in 40ft high-cube container Conditie: gebruikt Specificaties: Doelconfiguratie Container: 40 ft ISO High-Cube, geïsoleerd, met trillingsdempers en kabeldoorvoeren. Windtunneltype: open-circuit, subsonisch, horizontaal, gesloten testsectie. Vermogen/drive: ca. 60 kW elektrische aandrijving (direct-drive of met riemoverbrenging) op een axiale ventilator Ø ~1,8–2,2 m, variabele snelheid (VFD). Testsectie: ca. 0,6 m × 0,6 m (lengte 1,2–1,5 m) voor studies tot Re ~10^5–10^6 bij lucht op kamertemperatuur. Luchtconditieketen: honeycomb + meerdere schermen, samentrekker (contraction ratio 6:1–9:1), diffuser met lage verlieshoek, akoestische demping. Besturing: Eaton VFD/motorstarter, noodstop en veiligheidsketen, met PLC/HMI (Eaton easyE4 of XV‑ser ie) in industriële schakelkast. Meetuitrusting (indicatief): 6‑componenten krachtweger of 3‑componenten balance, Pitot- en meerdere druktaps, PIV/LDV-voorbereiding, ruit met lage vervorming. Doelsnelheid: tot ~30–40 m/s in de testsectie met redelijke uniformiteit ( 1–2%) en turbulentie-intensiteit 0,5–1% (afhankelijk van schermen/contractie). Marktscan en referenties Industriële/open-circuit subsonische tunnels rond 0,6 m werksectie bestaan als kant-en-klare pakketten. TecQuipment biedt modulaire windtunnelpakketten met 600×600 mm sectie, bedoeld voor geavanceerde aerodynamica. Deze zijn doorgaans niet container-gehuisvest, maar specificaties zijn een goede richtlijn. Er zijn voorbeelden van mobiele/containertunnels. Ford bouwde een mobiele windtunnel met twee 53 ft containers, fans Ø ~6 ft, ~250 hp totaal, tot ~80 mph; dit toont de haalbaarheid van containeroplossingen en akoestische/energetische implicaties. Specifiek voor de 60 kW-drive zelf: 60 kW is in de range van middelgrote ventilatoren; commerciële 60 kW windturbines (zoals de Aeolos-H 60 kW) worden als netleverende turbines verkocht, niet als aandrijfeenheid voor tunnels, maar de vermogensschaal is vergelijkbaar. Let op: de gelinkte consumenten “wind turbine control panels” zijn laad-/dumpregelaars voor kleine off-grid windturbines en niet geschikt als aandrijving of besturing voor een windtunnelventilator. Ontwerpuitgangspunten 1) Aerodynamisch ontwerp Contraction ratio: 6:1 tot 9:1 vermindert turbulentie. Een 9:1 contractie van 1,8×1,8 m naar 0,6×0,6 m past binnen 40 ft, mits zorgvuldig diffuserontwerp. Schermen: 2–3 roosters (σ ~0,6–0,7) na honeycomb (lengte ~6–10× celmaat) voor lage TI. Diffuser: halfhoek 3–5° met splitters om separatie te vermijden in beperkte lengte. Geluid: bekleed diffuser en plenum met akoestische panelen; selecteer een laag-PSL ventilatorprofiel. 2) Ventilator en aandrijving Axiale ventilator met hoog rendement (ηstat ~0,6–0,75), diameter afgestemd op containerbreedte. Motor: 60 kW, 400/480 V, IE3/IE4, met Eaton PowerXL VFD (bijv. DA1/DE1 of modern equivalent) voor toerenregeling. Overbrenging: direct-drive verkleint verliezen en onderhoud; riem/koppeling biedt flexibiliteit in toeren. Trillingsisolatie en balansklasse G2.5 of beter. 3) Besturing en veiligheid (Eaton) Schakelkast: IP54/55, klimaatregeling, door Eaton componenten: VFD, softstarters, motorbeveiligingsschakelaars (PKZ), NH/IEC-zekeringen, PKE stroombeveiliging, contactoren (DILM), noodstopcircuit (SIL2/PL d), deurvergrendeling, vergrendelbare hoofdschakelaar. PLC/HMI: Eaton easyE4 of XV‑/XP‑HMI panel voor snelheidssetpoint, rampen, logging, alarms; integratie van anemometer en druktransducers. Interlocks: deurschakelaars, overspeed, high-vibration, hitte/alarm akoestiek, rookmelder. Netvoeding: 3-fase 400–480 V, 125–200 A feed afhankelijk van gelijktijdigheid; soft-start via VFD beperkt inschakelstromen. 4) Metrologie Sondes: Pitot-static + temperatuur/druk voor snelheid; traverse-systeem voor snelheidsprofiel; optische toegang voor PIV/LDV (glas met minimale optische vervorming). Balance: modulair, 0,1% FS nauwkeurigheid voor krachten/momenten in de gekozen snelheidsrange. 5) Containerintegratie High-Cube (9’6”) voor extra hoogte; interne frame op rubberen mounts; service-deuren; kabelgoten; demontabele samentrekker/diffuser secties. Klimaat en geluid: ventilatie voor motor/VFD, airco of luchtverversing om temperatuurstijging te beperken; buiten geluidsniveau monitoren t.b.v. lokale vergunning.... lees meer
